医院末端中性线(BS-NTPE)治理方案
一、项目背景
某医院配电室 T3 变压器承担着照明、变频器、医疗设备及单相用电设备等主要负荷。在运行过程中，出现了零排上温升较高的问题。当系统相线电流最大达到 265A 时，系统 N 线电流达到了 310A 的水平，导致系统中电缆、母排大量发热，绝缘套管和绝缘层严重老化，这不仅影响了设备的正常运行，还存在安全隐患。
二、问题分析
1.非线性负载多
医院中存在大量的 LED 照明、开关电源等非线性负载，这些设备在运行过程中会产生大量的谐波。谐波电流会导致零线发热，增加线损。
2.单相用电多且不平衡
医院有大量的单相 220V 用电设备，由于每相负载功率大小不同，用电时间也不一致，造成了严重的三相负载不平衡现象。这种不平衡会使中性线电流增大。
3.N 线较细
在常规用电中，N 相电缆普遍线径仅为相线电缆线径的 1/2，最大与相线线缆线径相同。较细的 N 线无法承受过大的电流，容易发热。
4.电缆绝缘老化
由于电流频率越高，越从导线表面流过（集肤效应），大量的高频谐波电流带来更高的发热，加速了电缆绝缘的老化。
5.木桶原则
系统中硬件载流量固定不变，当某一相硬件故障损坏时，可能会导致系统整体故障。
三、治理方案
1.采用 BS - NTPE 设备
原理及效果

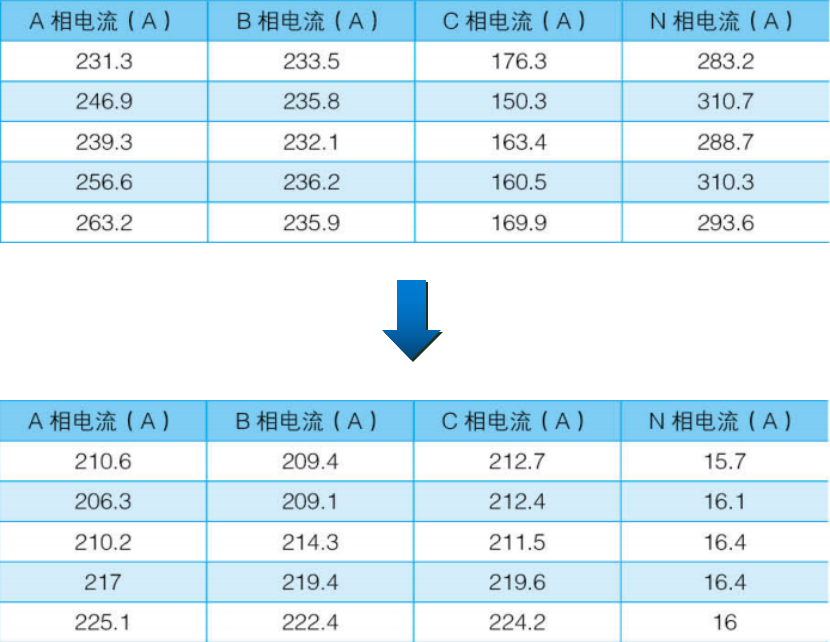

BS - NTPE 设备投入使用后，能够有效治理三相电流不平衡和零线电流过大的问题。它通过对系统电流的实时监测和调整，使系统三相电流恢复平衡。例如，在本医院案例中，N 相电流从 285A 显著下降到 16A，有效避免了更为严重的事故和问题的出现。
设备选型
根据断路器的额定电流大小，选择合适型号的 BS - NTPE 设备。
A 型（适用于断路器 100A 及以下）。
B 型（适用于断路器 100A - 160A）。
C 型（适用于断路器 160A - 250A）。
D 型（适用于断路器 250A - 400A）。
E 型（适用于断路器 400A 及以上）。
四、实施计划
1.安装准备阶段
组织专业的电气工程师团队对医院配电室进行详细的现场勘查，确定 BS - NTPE 设备的最佳安装位置，确保设备安装后便于操作和维护，同时不会影响其他设备的正常运行。
根据所选设备型号，准备好相应的安装工具和材料，如电缆、桥架、接线端子等。
制定详细的安装时间表，与医院相关部门协调好停电时间，尽量减少对医院正常医疗业务的影响。
2.设备安装阶段
按照设备安装说明书的要求，进行 BS - NTPE 设备的安装。在安装过程中，严格遵守电气安装规范，确保接线正确、牢固，接地良好。
安装完成后，对设备进行初步的调试，检查设备是否能够正常启动，各项参数是否设置正确。
3.调试与验收阶段
对安装好的 BS - NTPE 设备进行全面的调试。调试过程中，监测系统三相电流和零线电流的变化情况，确保三相电流平衡，零线电流在合理范围内。
根据调试结果，对设备的参数进行进一步的优化调整，确保设备达到最佳运行效果。
邀请医院相关部门和专业的电气检测机构对设备进行验收。验收内容包括设备的安装质量、运行效果、安全性能等方面。只有验收合格后，设备才能正式投入使用。
五、维护与管理
1.日常维护
安排专业的电气维护人员定期对 BS - NTPE 设备进行巡检。巡检内容包括设备的外观检查、接线端子检查、运行参数检查等。如发现设备有异常情况，应及时进行处理。
定期清理设备表面的灰尘和杂物，保持设备的清洁，确保设备散热良好。
2.故障处理
建立设备故障应急处理机制。当设备出现故障时，维护人员应立即赶到现场，对故障进行诊断和处理。如无法当场解决故障，应及时联系设备供应商的技术支持人员，共同解决问题。
对设备发生的每一次故障都要进行详细的记录，包括故障发生的时间、症状、处理过程和结果等。通过对故障记录的分析，总结故障发生的规律和原因，采取相应的预防措施，降低设备的故障率。
3.技术培训
为医院的电气维护人员提供关于 BS - NTPE 设备的技术培训。培训内容包括设备的工作原理、操作方法、维护要点等方面。通过培训，提高维护人员的技术水平和维护能力，确保设备能够得到有效的维护和管理。
六、预期效果
1.系统三相电流恢复平衡，零线电流显著下降，解决零线发热、电缆和母排发热以及绝缘老化等问题，提高系统的安全性和可靠性。
2.减少因三相不平衡和零线电流过大导致的断路器跳闸次数，降低设备故障率，保障医院电力系统的稳定运行，从而减少对医院正常医疗业务的影响。
七、注意事项
1.在设备安装和调试过程中，必须由专业的电气工程师或技术人员进行操作，确保操作过程安全、规范。
2.设备安装完成后，要确保设备接地良好，避免发生触电事故。
3.定期对设备进行维护和检查，及时发现和处理设备存在的问题，确保设备始终处于良好的运行状态。
