高压电抗器

概要:

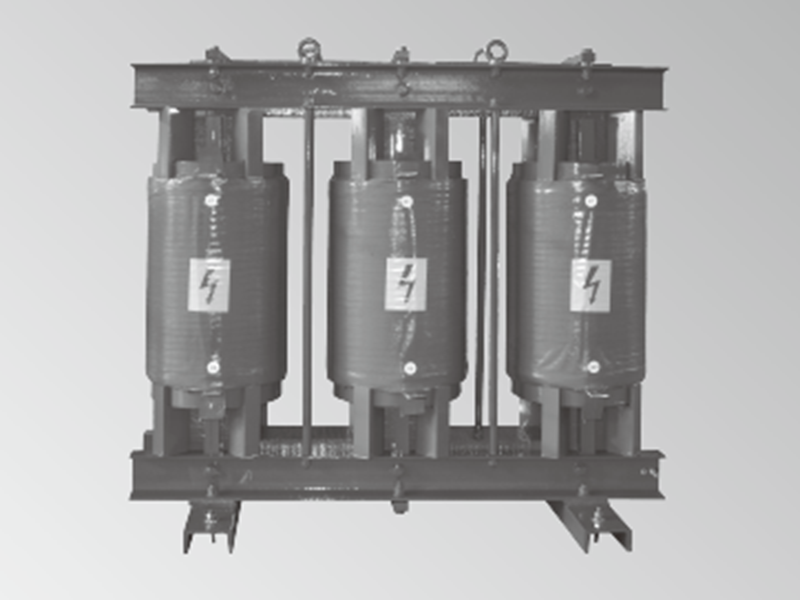

高压电抗器

电抗器介绍

BESSEL 高压串联电抗器用于6-35KV电力系统与高压电容器组相串联,能够有效抑制及吸收高次谐波,限制合闸涌流,保护电容器,提高电能质量,保证电网安全运行。

铁芯采用优质特种硅钢片,线圈经环氧树脂浇注制造,绝缘性能优良,确保电抗器运行低温升低噪音。电抗器体积小、接线方便,安装方式灵活。


电抗器技术指标:

额定电压:6~12kv

额定频率:50Hz/60Hz

电  抗  率:6%,12%,14%......

绝缘等级:F级,噪声≤30dB

过载能力:≤1.35倍以内连续工作

电感误差:≤3%


使用环境:

海拔高度小于2000米;

运行环境温度-25℃至+45℃,相对湿度不超过90%;

周围无有害气体,无易燃易爆物品;

周围环境应有良好的通风条件,如装在柜内,应加装通风设备。


6KV三相电抗器产品规格
适用于电抗率6%的无功补偿装置   过电流能力:1.5In
输出容量
(kvar)
型号
外形尺寸
(WxHxDxT)mm
安装尺寸
(长x宽x孔径)(mm)
系统电压 电抗率
75 BS-HVR6-W3-75-6KV 730x310x680 400x220x14 6KV 6%
150 BS-HVR6-W3-150-6KV 730x310x680 460x220x14 6KV 6%
200 BS-HVR6-W3-200-6KV 790x320x680 500x260x14 6KV 6%
250 BS-HVR6-W3-250-6KV 820x350x785 520x240x14 6KV 6%
300 BS-HVR6-W3-300-6KV 835x360x820 530x260x14 6KV 6%
450 BS-HVR6-W3-450-6KV 865x340x815 550x260x14 6KV 6%
500 BS-HVR6-W3-500-6KV 865x360x875 550x280x14 6KV 6%
600 BS-HVR6-W3-600-6KV 865x360x890 550x280x18 6KV 6%
750 BS-HVR6-W3-750-6KV 925x400x915 590x300x18 6KV 6%
900 BS-HVR6-W3-900-6KV 955x400x960 610x300x18 6KV 6%
1000 BS-HVR6-W3-1000-6KV 955x400x1000 610x300x18 6KV 6%
1200 BS-HVR6-W3-1200-6KV 955x400x1010 610x300x18 6KV 6%
1500 BS-HVR6-W3-1500-6KV 1030x480x1020 660x300x18 6KV 6%
1800 BS-HVR6-W3-1800-6KV 1060x490x1120 680x320x18 6KV 6%
2400 BS-HVR6-W3-2400-6KV 1180x460x1160 760x330x18 6KV 6%




10KV三相电抗器产品规格
适用于电抗率6%的无功补偿装置   过电流能力:1.5In
输出容量
(kvar)
型号
外形尺寸
(WxHxDxT)mm
安装尺寸
(长x宽x孔径)(mm)
系统电压 电抗率
75 BS-HVR6-W3-75-10KV 730x310x680 400x220x14 10KV 6%
150 BS-HVR6-W3-150-10KV 730x310x680 460x220x14 10KV 6%
200 BS-HVR6-W3-200-10KV 790x320x680 500x260x14 10KV 6%
250 BS-HVR6-W3-250-10KV 820x350x785 520x240x14 10KV 6%
300 BS-HVR6-W3-300-10KV 835x360x820 530x260x14 10KV 6%
450 BS-HVR6-W3-450-10KV 865x340x815 550x260x14 10KV 6%
500 BS-HVR6-W3-500-10KV 865x360x875 550x280x14 10KV 6%
600 BS-HVR6-W3-600-10KV 865x360x890 550x280x18 10KV 6%
750 BS-HVR6-W3-750-10KV 925x400x915 590x300x18 10KV 6%
900 BS-HVR6-W3-900-10KV 955x400x960 610x300x18 10KV 6%
1000 BS-HVR6-W3-1000-10KV 955x400x1000 610x300x18 10KV 6%
1200 BS-HVR6-W3-1200-10KV 955x400x1010 610x300x18 10KV 6%
1500 BS-HVR6-W3-1500-10KV 1030x480x1020 660x300x18 10KV 6%
1800 BS-HVR6-W3-1800-10KV 1060x490x1120 680x320x18 10KV 6%
2400 BS-HVR6-W3-2400-10KV 1180x460x1160 760x330x18 10KV 6%
