绍兴某化工厂高低压配电柜无线灭火方案

一、方案概述

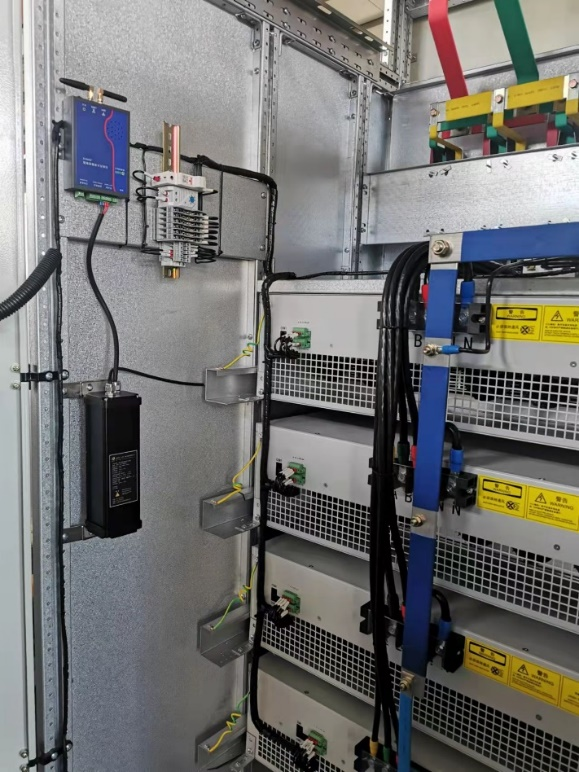

某化工厂在当地有研发、生产、销售于一体的完整产业链，产品覆盖ODS替代物、氟聚合物、含氟精细化学品，对用电安全要求非常高，低压柜在多年的使用中有多次元器件老化着火，由于谐波量大，导致补偿柜电容器长时间过温使用，也有很大的安全隐患，通过去现场测量，我公司提供了厂区内4个变电所内的无线灭火设备改造，改造完成后确保在火灾发生时能够迅速响应并有效控制火势，最大限度地减少火灾对工厂设备和生产的影响。

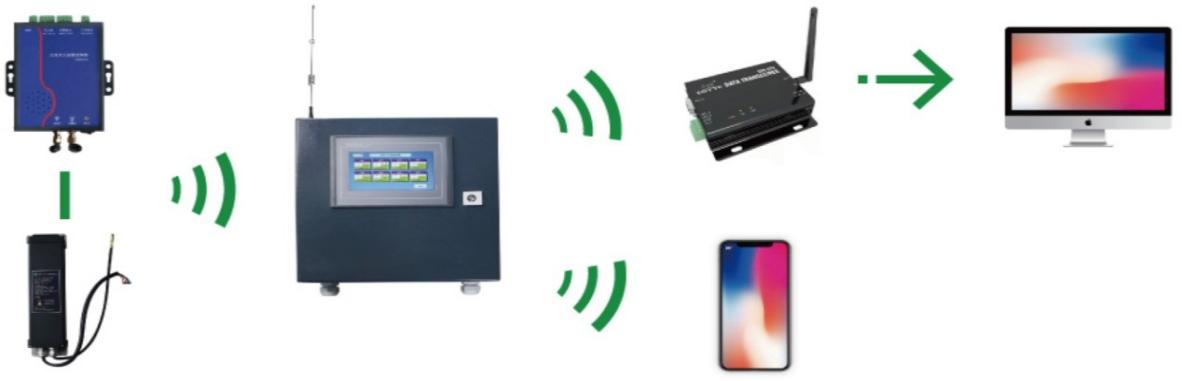

二、系统组成

1.无线火灾探测器：安装在配电柜内，能够实时监测温度、烟雾等火灾参数，并通过无线信号将报警信息发送至控制中心。

2.灭火装置：采用小型、高效的灭火设备，安装在配电柜内。这些灭火装置具有灭火速度快、无残留、对设备无损害等优点。

3. 控制中心：接收无线火灾探测器的报警信息，并根据预设的程序自动启动灭火装置。控制中心还可以与工厂的消防报警系统进行联动，提高火灾响应速度。

三、工作原理

1. 当配电柜内发生火灾时，无线火灾探测器会立即检测到火灾信号，并将报警信息发送至控制中心。

2. 控制中心接收到报警信息后，会自动判断火灾的位置和严重程度，并根据预设的程序启动相应的灭火装置。

3. 灭火装置启动后，会迅速释放灭火药剂，将火灾扑灭在初期阶段。

四、优势特点

高效、稳定、安全

采用特定的无线信号频段传输数据，抗干扰性强，稳定、可靠；采用的自动灭火装置体积小、启动可靠、灭火效率高，并不会对其设备造成影响。

绿色环保、无残留

自动灭火装置的臭氧损耗潜能值（OPP值）为0，对臭氧层无破坏，温室效应潜能值（GWP值）为0，灭火高效、无毒无害、安全可靠、绿色环保。

安装、维护简单

采用无线传输技术，安装简单，采用固定的安装方式，无需任何布线，操作简单便捷。克服了传统有线报警系统的扩展能力差、布线繁琐和线路老化导致的误报警及线路难排查的弊端。

系统智能、功能强大

采用大屏幕液晶显示，一屏显示更多信息，界面友好、直观易懂。集“异常报警、火灾报警、自动灭火”为一体，实时传输各种信号短信至手机或后台监控系统，可随时随地监控，功能强大。

灵活组网、扩展性强

系统配置灵活方便，可任意安装在需要检测的区域，实现大网络覆盖监控，系统24小时不间断防护和检测，确保配电环境全天候的消防安全。采用无线连接，扩展性强，应用灵活。

五、产品说明

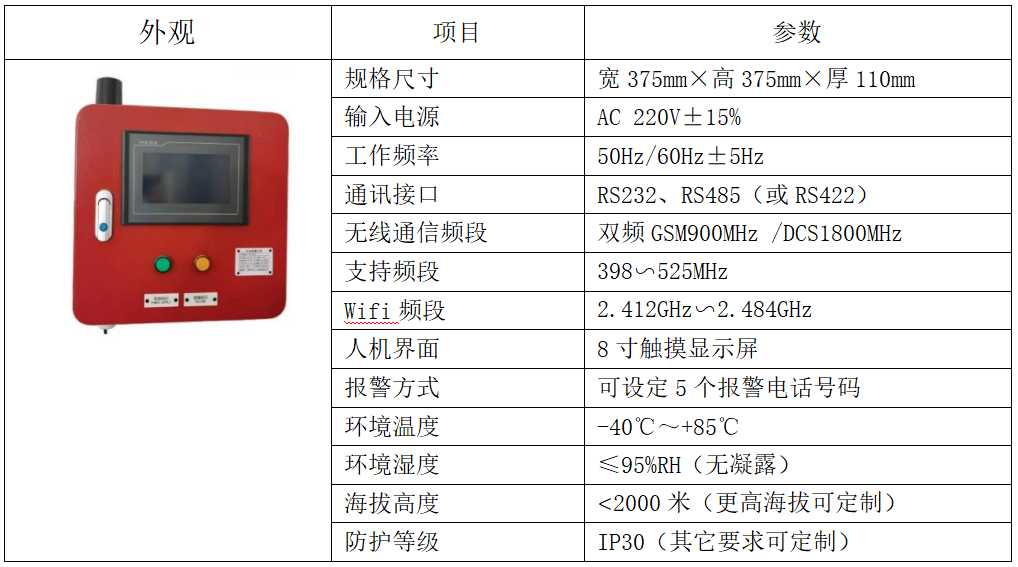

1、无线报警主机（型号：BS-WAF）

功能介绍：

无线火灾报警自动灭火系统主机是整个系统的核心部件，采用液晶彩色触摸屏，用于集中管理、监控整个系统，它通过无线传输方式，实时接收报警灭火控制器在线监测数据，显示温度和烟感状态，实时显示管理异常预警、火灾报警、自动灭火、消防记录等运行状态，并根据报警信息发送上传。

技术参数：

2、无线报警控制器（型号：BS-WAF-AE）

功能特点：

无线火灾报警自动灭火系统控制器通过对指定空间进行温度和烟雾在线监测，并通过无线传输模块实时发送数据给灭火系统主机。当温度和烟雾达到设定的报警/触发值时，灭火系统控制器会立刻发出声光报警/触发自动灭火装置，并且可以联动电气柜内相关设备保护跳闸，支持无线测温传感器数据采集。

技术参数：

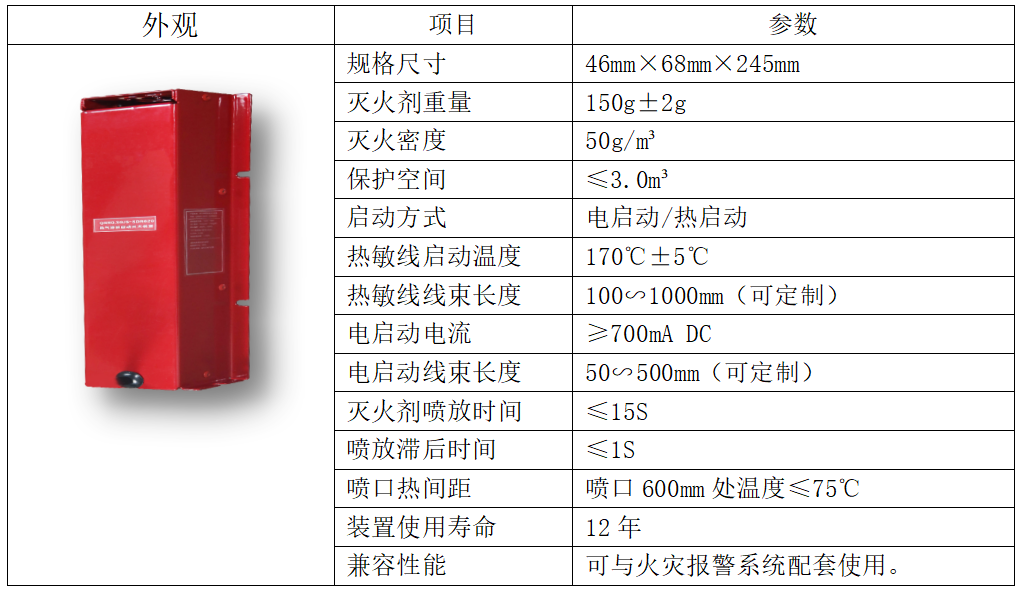

3、自动灭火装置（型号：BS-WAF-AF）

3.1 功能介绍：

自动灭火装置具有防爆抑爆性能，体积小巧、无压存储、无需铺设管网和维护、灭火高效、无毒无害、安全可靠、绿色环保，可通过灭火系统控制器电启动或热敏线自动启动。

技术参数：

六、安装与维护

1. 安装：便捷安装，确保系统的安装质量和可靠性。安装时应注意灭火装置的安装位置和方向，以确保灭火效果。

2. 维护：定期对系统进行维护和检查，确保系统的正常运行。维护内容包括检查无线火灾探测器正常通电情况、灭火装置的压力和有效期等。
