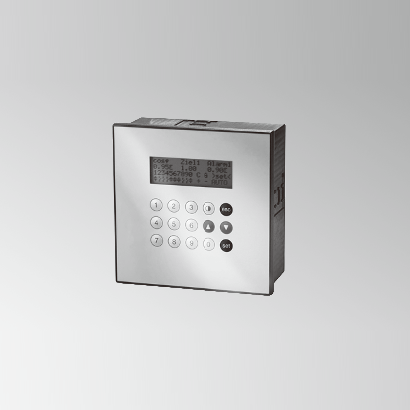

概要：
送电后的初始界面，用▼▲将显示屏右边的菜单调至SETUP，然后按一下右键进入100的菜单，再按一下右键进入100的子菜单，用▼▲可以查找需要修改的参数，如上图，选中需要修改的参数时，按右键进入修改模式，可以用▼▲按键修改闪烁的数值，用右键可以切换数值的位数，修改完成后按右键保存，按左键退出该菜单。
1、操作：
如果需要进行手动投切，在送电后的初始界面，用▼▲将显示屏右边的菜单调至MANUAL菜单，然后按右键3秒，直到显示屏幕自动跳出来1时再松手，然后按一下右键就可以将第一路投入，再按一下右键切断，用▼▲可以变换需要投切的路数，结束时按左键退出。
2、运行：
如果需要进行手动投切，在送电后的初始界面，用▼▲将显示屏右边的菜单调至MANUAL菜单，然后按右键3秒，直到显示屏幕自动跳出来1时再松手，然后按一下右键就可以将第一路投入，再按一下右键切断，用▼▲可以变换需要投切的路数，结束时按左键退出。
3、SETUP参数设置：
送电后的初始界面，用▼▲将显示屏右边的菜单调至SETUP，然后按一下右键进入100的菜单，再按一下右键进入100的子菜单，用▼▲可以查找需要修改的参数，如上图，选中需要修改的参数时，按右键进入修改模式，可以用▼▲按键修改闪烁的数值，用右键可以切换数值的位数，修改完成后按右键保存，按左键退出该菜单。
4、产品特点
1、连接的电抗器功率的自动识别
2、自动和手动操作
3、过量谐波电压失真时电容器组的切断
4、零电压触发
5、功率因数矫正失效时的可变换警报时间
6、电压不足或超出时报警
7、可选配远程控制单元的RS485接口
8、大屏显示功能
9、智能化控制
10、显示回路电流
11、显示回路有功功率
12、显示回路无功功率
13、显示谐波畸变率
14、显示单路功率
5、控制器选型表
|
型号 |
控制路数 |
电压（V) | 报警输出 | 用途 | 开孔尺寸 |
| BS-PT12 |
12路 |
230 |
有 |
配合接触器 |
138*138mm(长*宽） |
| BS-FT12 |
12路 |
230 |
有 |
配合接触器 |
138*138mm(长*宽） |
| BS-PX12 |
12路 |
230 |
有 |
配合晶闸管 |
138*138mm(长*宽） |
| BS-FX12 |
12路 |
230 |
有 |
配合晶闸管 |
138*138mm(长*宽） |
| BS-PX18 |
18路 |
230 |
有 |
配合晶闸管 |
138*138mm(长*宽） |
6、接线图
标准 ..........................................DIN VDE 0110 Teil 1 (IEC 60664-1:1992)
..........................................VDE 0411 Teil 1 (DIN EN 61010-1 / IEC 61010-1:2001)
..........................................VDE 0843 Teil 20 (DIN EN 61326 / IEC61326:1997+A1:1998+A2:2000)
..........................................GOST R 52319-2005,GOST R 51522-99
..........................................UL 508-Industrial Control Equipment
..........................................CSA C22.2 No.14-M95-Industrial Control Equipment
侦测电压 ...............................................................90-550V AC，45...65HZ，5VA，1ph
电压变化 ...............................................................1...350
继电器输出回路 ...................................................6、12
额定输出功率 .......................................................250V AC/5A
转换延时 ..............................................................1s...1200s
显示屏 ...................................................................LCD
操作方式 ..............................................................按键操作
侦测电流 ..............................................................10mA...6A,20mOhm,1ph
电流变化 ..............................................................1...4000
接线端子 ..............................................................4mm2插拔式接线端子
环境温度 ..............................................................-20℃...70℃
湿度 .....................................................................0%...98%
测量温度 ...............................................................NTC
界面 ......................................................................TTL
正面保护等级 .........................................................IP40
背面保护等级 .........................................................IP20
污染等级 ...............................................................3（DIN VDE 0110,Pt1/IEC60664-1）
正面 ......................................................................塑料（UL94:V0）
背面 ......................................................................金属
电脑监控 ................................................................RS485/RS232
外形尺寸 ................................................................144×144×58mm（H×W×D）
开孔尺寸 ................................................................138×138mm
重量 .......................................................................0.6kg
