弧光保护系统

概要:

弧光保护系统

1、BS-WL是一种超高速的中、低压开关柜及专用中低压母线保护系统,系统输出跳闸信号时间短<0.5ms,无源弧光传感器抗干扰能力强,性能稳定。它采用检测弧光和过流双判据原理,具有原理简单、动作可靠迅速;如下图,保护动作的判断依据为两个条件——过流增量和弧光。通过交换弧光和过流动作信息,可为各段母线提供有选择性的保护。

2、设备对变电站一次设备无特殊要求,适应于各种运行方式,且在各种运行方式下保护不需要切换,可解决目前电力、工业供电网络中由于没有配置专用母线保护,而导致设备损坏,至使用户因长时间停电而造成重大损失,如短路电流冲击可能损坏昂贵的主变压器 / 厂用变的问题。

3、欧洲多年来的应用经验表明,该电弧光保护系统为目前发电厂、变电站、工业及商业配电系统 380V~35KV 中、低压开关柜及母线故障保护理想的解决方案。


电弧光的危害

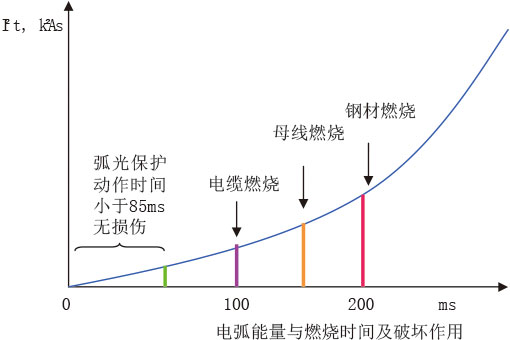

下图为各种燃弧时间下产生的电弧能量及对开关柜材料的损坏程度。

从以上数图表可知,只有在总切除时间小于85ms时,才能保证设备免受损害。


主控单元

主控单元是BS电弧光保护系统的核心组件,包含有电流检测和断路器失灵保护,它通过检测短路电流和来自电弧光传感器的动作信息,并对收集的数据进行处理、判断,在满足跳闸条件时,发出跳闸命令以切除故障。此外,主控单元根据辅助单元传送来的弧光传感器动作信息,提供弧光故障点的定位报警信息。

型号:BS-WL-MU

额定电流 :1 或 5 A  50/60Hz

热耐受能力:300 A ( 1s)、100 A ( 10s)、20 A (连续)

功率消耗:< 7 W (运行模式)

                 < 10 W (输出继电器动作)

跳闸接点数量:4 个接点 (继电器 T1-T4)

报警接点数量:2 个常开接点

                        1 个常闭接点 (IF*)

额定电压:250 V AC/DC

安装方式:嵌入式门面安装


电源模块

弧光保护系统有独立的电源,该电源给主控单元供电,再由主控单元提供给弧光单元和电流单元工作电压。

型号:BS-WL-PSM

输出电流:2.1A

输入功率:25W

输出电压:12VDC

运行环境:-25℃~+85℃

安装方式:导轨安装或螺丝固定


弧光探头

专用于母线保护的弧光传感器,无源防干扰,是探测弧光的感应元件安装在开关柜的母线室内,当发生电弧光故障时光强度大幅度增加,弧光传感器迅速将光信号传给主控单元。

型号:BS-WL-CTE

安装位置:开关柜与母线室的隔板上

安装孔径:Φ8.1mm

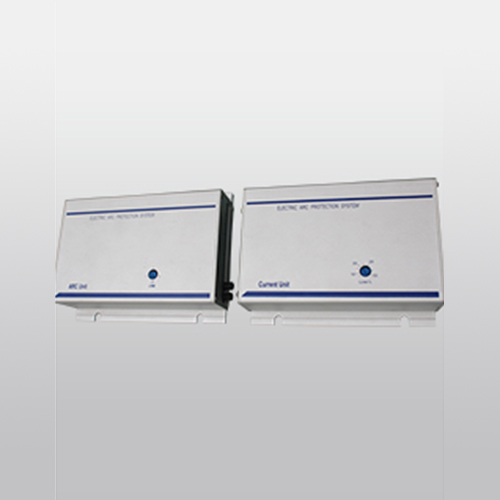

电流单元

BS电流单元用来确保弧光保护系统在不同运行情况下跳闸逻辑的可靠性。电流单元通常装在电源进线柜内,每个电源进线柜应装设一台电流单元,电流的整定可以通过面板上的电位计来调节。

型号:BS-WL-CU

额定电流: 1 或 5 A  50/60Hz

热耐受能力:300 A ( 1s)、100 A ( 10s)、20 A (连续)

接点数量:1 个接点(继电器 T1)

额定电压:250 V AC/DC

持续耐受能力:5 A

安装方式:导轨安装或螺丝固定


弧光单元

辅助单元安装在选定的某一个开关柜中,选择的原则是保证该辅助单元与主单元和各个开关柜里装设的电弧光传感器的连线距离较短。每个辅助单元最多可以接入10个电弧光传感器和1个便携式弧光传感器(可选)。当一段母线上的开关柜超过10面时,需要增加一个辅助单元,依此类推。辅助单元的地址通过拨码开关设定。

当系统发生弧光故障时,辅助单元收集来自弧光传感器的动作信息并传送给主单元,在主单元上显示辅助单元和弧光传感器的地址编号,有利于及时准确地定位故障开关柜,为检修提供信息。

型号:BS-WL-AU

传感器连接:10 个弧光传感器

接点数量:1 个接点(继电器 T1)

额定电压:250 V AC/DC

持续耐受能力:5 A

安装方式:导轨安装或螺丝固定


产品特点

1、采用国际先进技术的弧光探测器,对电弧光过滤后直接通过光缆传送到主单元或弧光检测辅助单元。速度更快,能抵抗断路器开断时强电磁干扰。弧光探测器和光缆在开关柜中布置,不会产生任何安全隐患;

2、跳闸信号输出时间:<1ms的电子输出跳闸节点;或<7ms的继电器输出跳闸节点;<1ms的可控硅输出跳闸信号;

3、电流单元独立于主控单元之外。具有灵活的配置特性;

4、配置方案为每个开关柜在母线室或开关室配置一个弧光探头,在开关室配置弧光探头可有效保护由于馈线支路故障引起的开关爆炸损坏造成的母线短路,比在母线室配置弧光探头保护动作时间可提前100ms以上,可更好的发挥该保护系统的效能,保护范围更广;

5、采用现场计算机编程,可满足各种情况下的不同接线方式中的应用;

6、系统自带的连续综合性自检装置能充分保证系统运行的安全性。


选型表


系统图
