新型可视化动态电压恢复装置-DVR 300KVA产品

概要:

自然原因:雷击、暴雨、大风等 电力系统原因:短路故障、大电机启动、线路切换 不可预知的偶然事件:交通事故、建筑施工造成输电线损坏、人为操作失误以及一些小动物进入配电室等

新型可视化动态电压恢复装置-DVR 300KVA产品

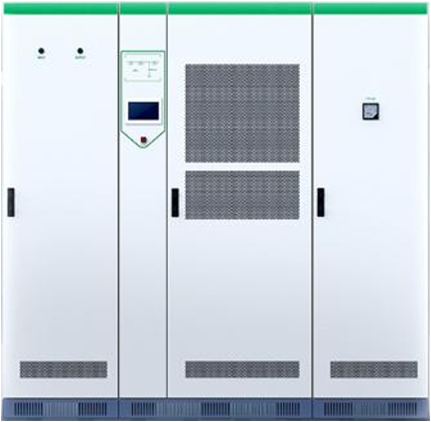

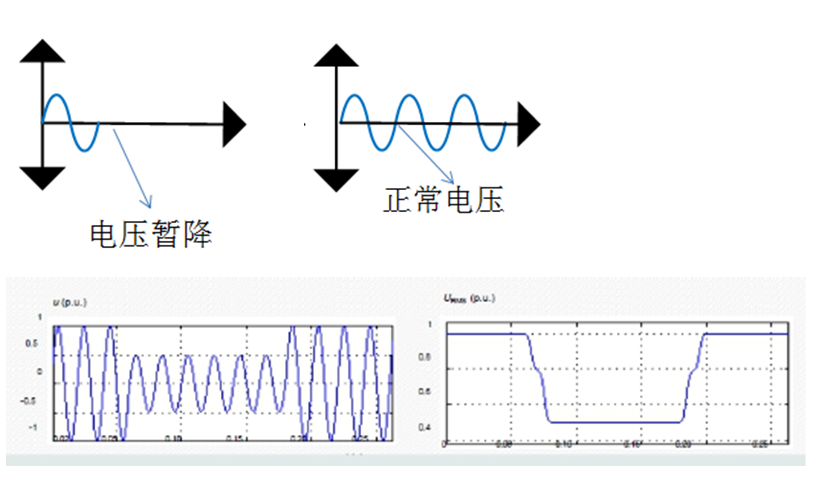

电压暂降的定义

电压暂降是指电力系统中某点工频电压有效值暂时降低至额定电压的10%~90%,并持续10ms~1min。

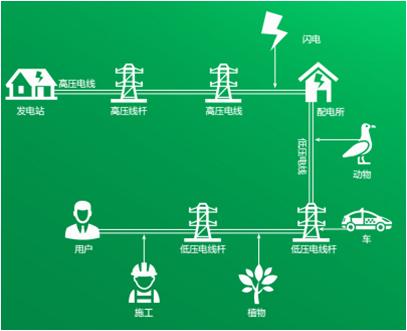

电压暂降产生的原因

Ø自然原因:雷击、暴雨、大风等

Ø电力系统原因:短路故障、大电机启动、线路切换

Ø不可预知的偶然事件:交通事故、建筑施工造成输电线损坏、人为操作失误以及一些小动物进入配电室等



特点

电压暂降事件特点

单相和两相电压暂降居多

三相电压均低于20%的情况很少见


电压暂降的危害

设备名称

造成的影响

制冷设备电子控制器(水冷机组控制器)

当电压低于80%时,控制器切除制冷电动机

芯片制造业

当电压低于85%时,测试和加工设备的电子电路会出现故障,导致设备停运。

PLC(细胞罐控制系统)

当电压低于90%持续几个周波,I/O设备会误动作,低于81%时PLC停止工作。

精密机械工具

当电压低于90%持续2~3周波,机器人控制操作中断。(汽车制造)。

直流电机

当电压低于80%时,电动机保护跳闸。

 调速电机(VSD)

(细胞罐电机)

当电压低于70%,持续时间超过6个周波,VSD将切除;一些精细加工业

的电动机,当电压低于90%持续时间超过3个周波时,电动机将会跳闸。

交流接触器

电压低于50%甚至70%持续时间超过一个周波,接触器将自动脱扣。

计算机服务器

电压低于60%持续12个周波,计算机工作将停机。(数据中心)

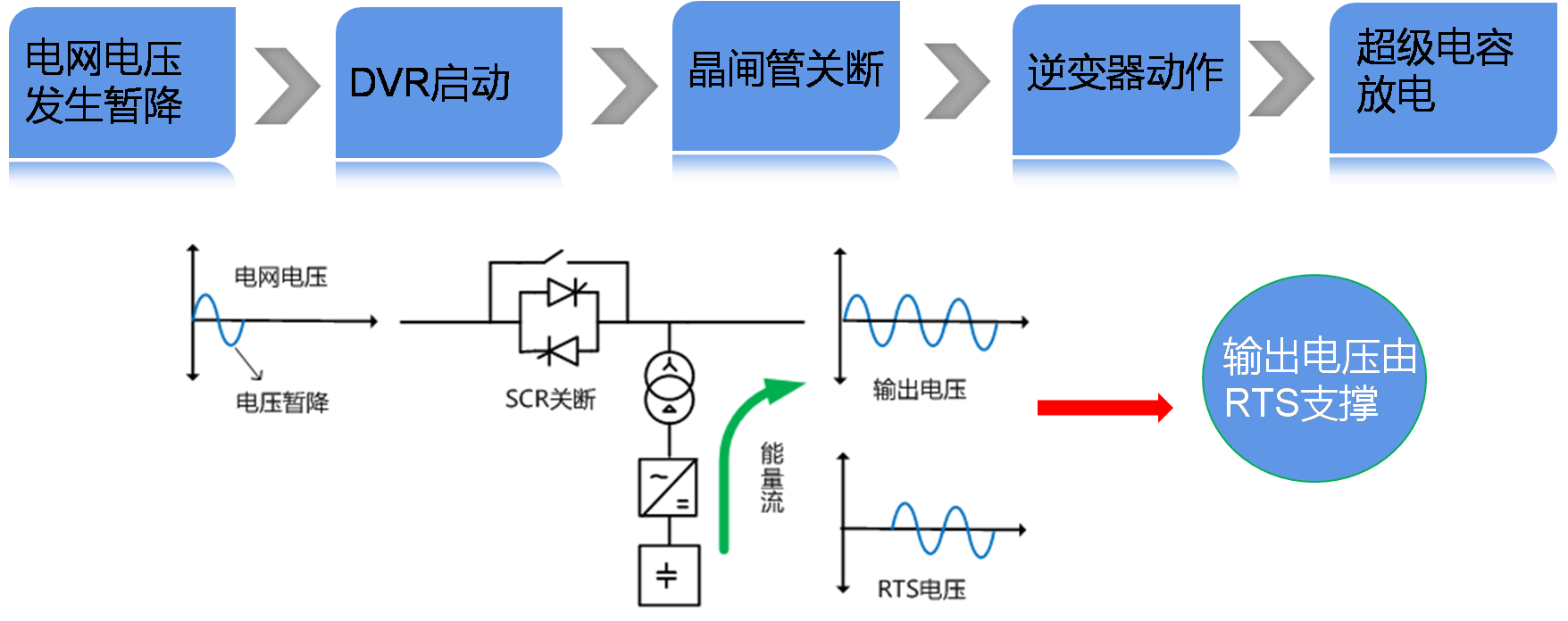

工作原理

当电网供电电压下降时,检测算法可以在50us内检测出电网电压变化,并迅速控制双向晶闸管开关关断,切断输入电网电压,使设备运行在补偿输出模式,吸取自身的超级电容存储的能量,通过逆变器输出与跌落前电网电压相位和幅值一致的交流电压注入系统,短时间为敏感负载提供高质量的电能。在电网电压恢复后,DVR通过控制算法控制晶闸管导通,实现无缝切换到电网电压。

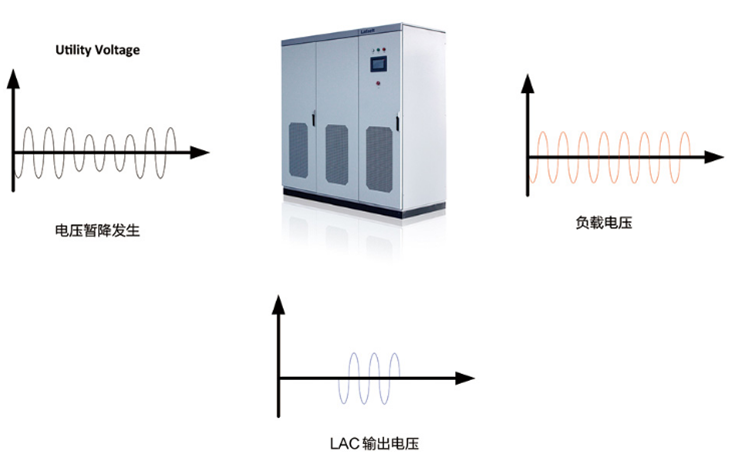

DVR-工作原理

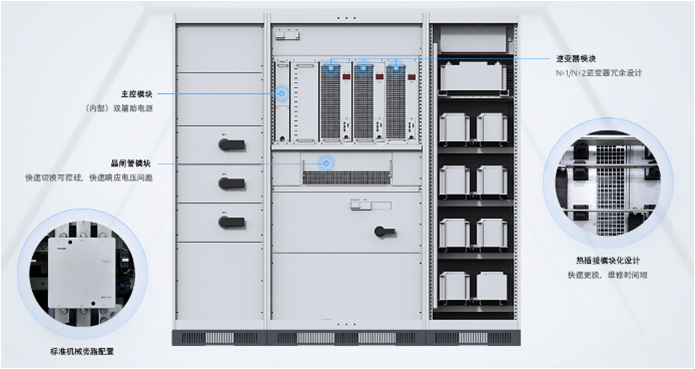

内部构造


四大技术突破

优越的整流器性能无谐波注入

采用第四代绝缘栅双极型晶体管(IGBT)功率器件和多重保护技术保证设备的绝对可靠,无谐波注入污染,提高电能利用率

基于DSP的全数字控制技术可靠性高

采用32位先进DSP(数字信号处理器),使DVR可由柔性的逻辑算法实现极高的性能和可靠性。反应时间为50us先进的并联扩容功能

模块化设计

并联扩容功能在增加DVR系统容量的时候可并柜2-5台(电压支撑时间5s-60s)完全免维护

运行成本低

储能器件可靠性高,无易损件,自耗极小,设计寿命20年
