低压电容器

概要:

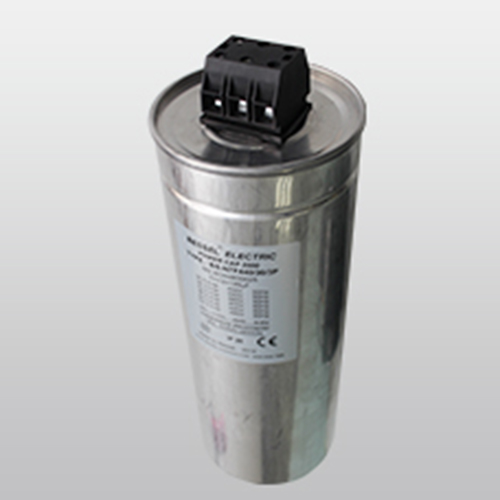

低压电容器

定义与选择标准:

在我们的电力电容器中所使用的所有绝缘体结构都是自愈式的:在电压击穿时,击穿通道周围的金属层由于电击间形成的电弧高温而融化。他们可在几微秒时间内移动,并被击穿点中心处产生的压力而推开。这便形成一个绝缘区域,可为电容器的所有运行要求提供可靠的电阻和电压保护。电容器在击穿中和击穿后仍具有完备的功能性。

在允许的测试和运行电压内,电容器具备短路和过压保护功能。

他们也能承受外部短路电流,只要由此产生的冲击放电不超过指定的浪涌电流限值。

我们的电容器基于由纯聚丙烯膜形成的一个低损耗绝缘体。一种锌和铝的自愈式混合物在真空下直接在PP膜的一侧被金属化。我们在这项技术中的长期经验以及持续的研究和改进确保了绝缘体出色的自愈特性和较长的使用寿命。

在大多数现代自动化设备上,塑料膜被卷成稳定的圆柱形线圈。电容器线圈的端部通过喷涂上金属接触层,以利于高电流负荷传输,并确保在端子和线圈间的低电感连接。

当经受高涌或均方根电流时,PP膜和锌接触层之间的连接将出现很高的应力,因此非常有必要考虑到电容器的使用寿命和可靠性。对于选择的类型,我们采取一种波状方式来切断膜以增大锌层和膜之间的接触表面,这样可解决薄膜边缘收缩引起的边缘接触问题。

为了使电容器电极免受氧化、湿度和其他环境干扰,在电容器中使用溶剂或者填充材料是必要的。如果没有这样的隔离,金属涂层将会被腐蚀,局部放电量将会增加,电容器将丢失越来越多的电容量,并且遭受增大的绝缘体损耗和降低使用寿命。因此,一个精心编制的真空干燥程序在电容器元件插入到铝盒和干燥绝缘气体或生物可降解的植物油中后立即被启用。这便保护了线圈免受环境影响并可延长其预期寿命和获得稳定的电容量。


1、连接

电容器的保险丝和导线的横截面大小至少能承受2.0倍额定电流(IN)。请注意不要超过电流表中的允许最大电流(Imax)。


2、额定电压Un

连续运行下的正弦交流电压可允许的最大值的均方根。

即使在发生故障时,数据表中表明的电容器额定电压也不允许被超过。记住在去谐设备中的电容器处于比额定电源电压高的电压下:这是由于串联连接去谐电抗器和电容器引起的。结果是带有电抗器的电容器额定电压必须高于普通电源电压。


3、额定电流IN

额定电压和频率下的电流均方根值,不包括谐波失真、切换瞬态和电容量容差。


4、最大均方根电流值Imax

连续运行下允许电流的最大均方根值。对于每个特殊的电容器最大允许的均方根电流在数据表中进行了规定,并且与其结构特性或终端限值电流有关。依照国际电工委员会60831标准,考虑到允许的电压和电容容差以及谐波失真而导致的电流增大,所有BESSEL电容器的额定值至少为2.0xlN。对于每个电容器的准确数值可以在数据表中找到。比数据表中更大的均方根数值需要对电容器进行结构上的调整,并可根据需求来调整。


5、温度范畴

电容器的平均使用寿命很大程度上依赖其运行时间的环境温度。允许的运行温度由标签上的温度等级所确定,该标签中包含最低极限温度以及一个字母,改字母表示了温度的上限值。


产品特点


1、小型化

圆柱型设计,体积小。通过新的技术和工艺使电容器体积小,重量轻,高度低,满足了人们对立体空间的要求,给用户带来了更大的经济效益。


2、充气式电容

电容器内部充入的是以N2(阻燃)为主的复合性环保气体,气体密度跟大气压相近,自身不会产生压力。运行安全可靠。

电容器内部充入气体减少电容器的介质损耗,运行时电容器本身不发热,提高了运行的可靠性。


3、过压拉断保护装置

如果发生过电压或临近电容器不断增加的“自愈式”破坏,将导致电容器内部压力的增加,为了防止它们突然发生破裂,在电容器的圆柱铝罐上设计了一个“压力释放结构”。这个安全的结构是位于电容器内部连接的一个被消弱的点。通过拉开有褶的部分来向上推起电容器的顶部,从而达到释放压力的目的。而与顶部连接的金属导线也因为顶部的上升而被拉断,这样有效的阻碍了电流的流过,防止电容器因过载及过热而引起的爆炸。


4、安全防爆

电容器以特殊的保护气体灌注代替液体,环氧,石蜡等灌注介质,因而不会产生任何由于注油或漏油引起的火灾风险,对生态环境起到了相关的作用和安全保障。采用气体作为电容器的内部介质来达到真正的干式效果。
具有过压拉断保护装置确保电容器防爆。


5、放电电阻模块

电容器配置放电电阻模块,确保电容器在断电后1min电容器端电压降到50V以下。


6、自愈式技术

我们的电容器采用的电介质具有自愈功能:一旦发生电压击穿,金属导体层会产生高热,从而使击穿点周围的金属导体迅速蒸发逸散,这些逸散的金属导体在几微秒内被移动并且在击穿点中心压力的作用下被推挤,这样一个绝缘区域就形成了,该绝缘层是电容器抗电压击穿操作需要。电容器在击穿过程中以及击穿以后完好无损。


电容器产品型号
标准型 过流1.8ln 使用寿命170000h
电容器规格 尺寸
产品型号 额定电压(V) 安装容量(KVAR) 输出容量(KVAR) D*L(MM) 订货代号 过流 使用寿命(H)
系统电压(230V 50HZ)
250 BS-N7F250/5/1P 250 5.9 5.0 110*280 SCH250D005 1.8ln 170000
BS-N7F250/10/1P 250 11.8 10.0 116*325 SCH250D010 1.8ln 170000
BS-N7F250/15/1P 250 17.7 15.0 116*325 SCH250D015 1.8ln 170000
280 BS-N7F280/5/1P 280 7.4 5.0 110*280 SCH280D005 1.8ln 170000
BS-N7F280/10/1P 280 14.8 10.0 116*325 SCH280D010 1.8ln 170000
BS-N7F280/15/1P 280 22.2 15.0 116*325 SCH280D015 1.8ln 170000
300 BS-N14F300/5/1P 300 8.5 5.0 110*280 SCH300D005 1.8ln 170000
BS-N14F300/10/1P 300 17 10.0 116*325 SCH300D010 1.8ln 170000
BS-N14F300/15/1P 300 25.5 15.0 116*325 SCH300D015 1.8ln 170000
系统电压(400V 50HZ)
440 BS-N7F440/15/3P 440 18.0 15.0 85*265 SCH440D015 1.8ln 170000
BS-N7F440/20/3P 440 24.0 20.0 110*265 SCH440D020 1.8ln 170000
BS-N7F440/25/3P 440 30.0 25.0 115*265 SCH440D025 1.8ln 170000
BS-N7F440/30/3P 440 36.0 30.0 118*265 SCH440D030 1.8ln 170000
BS-N7F440/33/3P 440 39.6 33.0 125*265 SCH440D033 1.8ln 170000
480 BS-N7F480/15/3P 480 21.6 15.0 85*280 SCH480D015 1.8ln 170000
BS-N7F480/20/3P 480 28.8 20.0 110*280 SCH480D020 1.8ln 170000
BS-N7F480/25/3P 480 36.0 25.0 115*280 SCH480D025 1.8ln 170000
BS-N7F480/30/3P 480 43.2 30.0 118*280 SCH480D030 1.8ln 170000
BS-N7F480/33/3P 480 47.5 33.0 125*280 SCH480D033 1.8ln 170000
525 BS-N14F525/15/3P 525 25.5 15.0 95*280 SCH525D015 1.8ln 170000
BS-N14F525/20/3P 525 34.0 20.0 120*280 SCH525D020 1.8ln 170000
BS-N14F525/25/3P 525 42.5 25.0 125*280 SCH525D025 1.8ln 170000
BS-N14F525/30/3P 525 51.0 30.0 128*280 SCH525D030 1.8ln 170000
BS-N14F525/33/3P 525 56.10 33.0 138*280 SCH525D033 1.8ln 170000
系统电压(690V 50HZ)
760 BS-N7F760/15/3P 760 18.0 15.0 95*295 SCH760D015 1.8ln 170000
BS-N7F760/20/3P 760 24.0 20.0 120*295 SCH760D020 1.8ln 170000
BS-N7F760/25/3P 760 30.0 25.0 125*295 SCH760D025 1.8ln 170000
BS-N7F760/30/3P 760 36.0 30.0 128*295 SCH760D030 1.8ln 170000
BS-N7F760/33/3P 760 39.6 33.0 135*295 SCH760D033 1.8ln 170000
800 BS-N7F800/15/3P 800

20.1

15.0 100*295 SCH800D015 1.8ln 170000
BS-N7F800/20/3P 800

26.8

20.0 125*295 SCH800D020 1.8ln 170000
BS-N7F800/25/3P 800

33.5

25.0 130*295 SCH800D025 1.8ln 170000
BS-N7F800/30/3P 800

40.2

30.0 132*295 SCH800D030 1.8ln 170000
BS-N7F800/33/3P 800

44.2

33.0 138*295 SCH800D033 1.8ln 170000


电容器产品型号
增强型 过流2.2ln 使用寿命210000h
电容器规格 尺寸
产品型号 额定电压(V) 安装容量(KVAR) 输出容量(KVAR) D*L(MM) 订货代号 过流 使用寿命(H)
系统电压(230V 50HZ)
250 BS-N7F250/5/1Ps 250 5.9 5.0 110*280 SCH250D005 2.2ln 210000
BS-N7F250/10/1Ps 250 12.2 10.0 116*325 SCH250D010 2.2ln 210000
BS-N7F250/15/1Ps 250 17.7 15.0 116*325 SCH250D015 2.2ln 210000
280 BS-N7F280/5/1Ps 280 7.4 5.0 110*280 SCH280D005 2.2ln 210000
BS-N7F280/10/1Ps 280 14.8 10.0 116*325 SCH280D010 2.2ln 210000
BS-N7F280/15/1Ps 280 22.2 15.0 116*325 SCH280D015 2.2ln 210000
300 BS-N14F300/5/1Ps 300 8.5 5.0 110*280 SCH300D005 2.2ln 210000
BS-N14F300/10/1Ps 300 17 10.0 116*325 SCH300D010 2.2ln 210000
BS-N14F300/15/1Ps 300 25.5 15.0 116*325 SCH300D015 2.2ln 210000
系统电压(400V 50HZ)
440 BS-N7F440/15/3Ps 440 18.0 15.0 85*265 SCH440D015 2.2ln 210000
BS-N7F440/20/3Ps 440 24.0 20.0 110*265 SCH440D020 2.2ln 210000
BS-N7F440/25/3Ps 440 30.0 25.0 115*265 SCH440D025 2.2ln 210000
BS-N7F440/30/3Ps 440 36.0 30.0 118*265 SCH440D030 2.2ln 210000
BS-N7F440/33/3Ps 440 39.6 33.0 125*265 SCH440D033 2.2ln 210000
480 BS-N7F480/15/3Ps 480 21.6 15.0 85*280 SCH480D015 2.2ln 210000
BS-N7F480/20/3Ps 480 28.8 20.0 110*280 SCH480D020 2.2ln 210000
BS-N7F480/25/3Ps 480 36.0 25.0 115*280 SCH480D025 2.2ln 210000
BS-N7F480/30/3Ps 480 43.2 30.0 118*280 SCH480D030 2.2ln 210000
BS-N7F480/33/3Ps 480 47.5 33.0 125*280 SCH480D033 2.2ln 210000
525 BS-N14F525/15/3Ps 525 25.5 15.0 95*280 SCH525D015 2.2ln 210000
BS-N14F525/20/3Ps 525 34.0 20.0 120*280 SCH525D020 2.2ln 210000
BS-N14F525/25/3Ps 525 42.5 25.0 125*280 SCH525D025 2.2ln 210000
BS-N14F525/30/3Ps 525 51.0 30.0 128*280 SCH525D030 2.2ln 210000
BS-N14F525/33/3Ps 525 56.10 33.0 138*280 SCH525D033 2.2ln 210000
系统电压(690V 50HZ)
760 BS-N7F760/15/3Ps 760 18.0 15.0 95*295 SCH760D015 2.2ln 210000
BS-N7F760/20/3Ps 760 24.0 20.0 120*295 SCH760D020 2.2ln 210000
BS-N7F760/25/3Ps 760 30.0 25.0 125*295 SCH760D025 2.2ln 210000
BS-N7F760/30/3Ps 760 36.0 30.0 128*295 SCH760D030 2.2ln 210000
BS-N7F760/33/3Ps 760 39.6 33.0 135*295 SCH760D033 2.2ln 210000
800 BS-N7F800/15/3Ps 800 20.1 15.0 100*295 SCH800D015 2.2ln 210000
BS-N7F800/20/3Ps 800 26.8 20.0 125*295 SCH800D020 2.2ln 210000
BS-N7F800/25/3Ps 800 33.5 25.0 130*295 SCH800D025 2.2ln 210000
BS-N7F800/30/3Ps 800 40.2 30.0 132*295 SCH800D030 2.2ln 210000
BS-N7F800/33/3Ps 800 44.2 33.0 138*295 SCH800D033 2.2ln 210000


电容器产品型号

定制型 过流3.5ln 使用寿命230000h
电容器规格 尺寸
产品型号 额定电压(V) 安装容量(KVAR) 输出容量(KVAR) D*L(MM) 订货代号 过流 使用寿命(H)
系统电压(230V 50HZ)
250 BS-N7F250/5/1Pc 250 5.9 5.0 110*280 SCH250D005 3.5ln 230000
BS-N7F250/10/1Pc 250 13.5 10.0 116*325 SCH250D010 3.5ln 230000
BS-N7F250/15/1Pc 250 17.7 15.0 116*325 SCH250D015 3.5ln 230000
280 BS-N7F280/5/1Pc 280 7.4 5.0 110*280 SCH280D005 3.5ln 230000
BS-N7F280/10/1Pc 280 14.8 10.0 116*325 SCH280D010 3.5ln 230000
BS-N7F280/15/1Pc 280 22.2 15.0 116*325 SCH280D015 3.5ln 230000
300 BS-N14F300/5/1Pc 300 8.5 5.0 110*280 SCH300D005 3.5ln 230000
BS-N14F300/10/1Pc 300 17 10.0 116*325 SCH300D010 3.5ln 230000
BS-N14F300/15/1Pc 300 25.5 15.0 116*325 SCH300D015 3.5ln 230000
系统电压(400V 50HZ)
440 BS-N7F440/15/3Pc 440 18.0 15.0 85*265 SCH440D015 3.5ln 230000
BS-N7F440/20/3Pc 440 24.0 20.0 110*265 SCH440D020 3.5ln 230000
BS-N7F440/25/3Pc 440 30.0 25.0 115*265 SCH440D025 3.5ln 230000
BS-N7F440/30/3Pc 440 36.0 30.0 118*265 SCH440D030 3.5ln 230000
BS-N7F440/33/3Pc 440 39.6 33.0 125*265 SCH440D033 3.5ln 230000
480 BS-N7F480/15/3Pc 480 21.6 15.0 85*280 SCH480D015 3.5ln 230000
BS-N7F480/20/3Pc 480 28.8 20.0 110*280 SCH480D020 3.5ln 230000
BS-N7F480/25/3Pc 480 36.0 25.0 115*280 SCH480D025 3.5ln 230000
BS-N7F480/30/3Pc 480 43.2 30.0 118*280 SCH480D030 3.5ln 230000
BS-N7F480/33/3Pc 480 47.5 33.0 125*280 SCH480D033 3.5ln 230000
525 BS-N14F525/15/3Pc 525 25.5 15.0 95*280 SCH525D015 3.5ln 230000
BS-N14F525/20/3Pc 525 34.0 20.0 120*280 SCH525D020 3.5ln 230000
BS-N14F525/25/3Pc 525 42.5 25.0 125*280 SCH525D025 3.5ln 230000
BS-N14F525/30/3Pc 525 51.0 30.0 128*280 SCH525D030 3.5ln 230000
BS-N14F525/33/3Pc 525 56.10 33.0 138*280 SCH525D033 3.5ln 230000
系统电压(690V 50HZ)
760 BS-N7F760/15/3Pc 760 18.0 15.0 95*295 SCH760D015 3.5ln 230000
BS-N7F760/20/3Pc 760 24.0 20.0 120*295 SCH760D020 3.5ln 230000
BS-N7F760/25/3Pc 760 30.0 25.0 125*295 SCH760D025 3.5ln 230000
BS-N7F760/30/3Pc 760 36.0 30.0 128*295 SCH760D030 3.5ln 230000
BS-N7F760/33/3Pc 760 39.6 33.0 135*295 SCH760D033 3.5ln 230000
800 BS-N7F800/15/3Pc 800 20.1 15.0 100*295 SCH800D015 3.5ln 230000
BS-N7F800/20/3Pc 800 26.8 20.0 125*295 SCH800D020 3.5ln 230000
BS-N7F800/25/3Pc 800 33.5 25.0 130*295 SCH800D025 3.5ln 230000
BS-N7F800/30/3Pc 800 40.2 30.0 132*295 SCH800D030 3.5ln 230000
BS-N7F800/33/3Pc 800 44.2 33.0 138*295 SCH800D033 3.5ln 230000
