BS-WPSVG

概要:

BS-WPSVG

BS-WPSVG动态快速补偿装置是将电容补偿和SVG完美结合的创新产品,有效降低成本,且可实现最优的快速补偿效果。

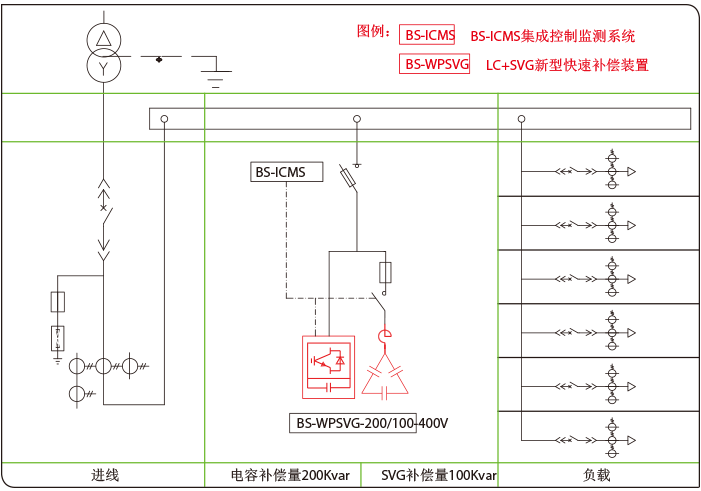

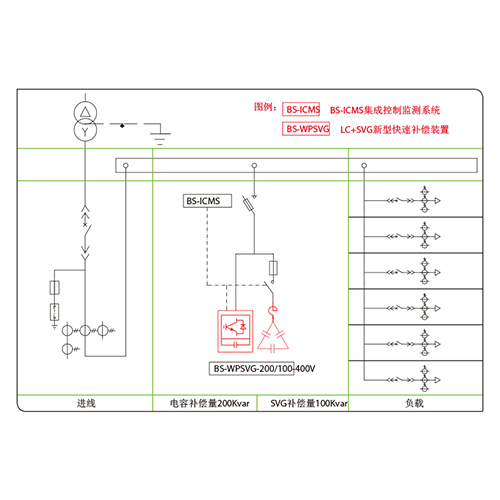

原理图


上图说明


产品特点


1、连续、动态的补偿无功功率

从感性到容性的双向动态无功功率调节,单相及三相调节,可实现功率因数全程稳定为0.99或1

抑制电压波动与闪变,抑制系统振荡


2、卓越的无功补偿效果

三相功率重新分配,实现改善负荷不平衡,快速响应系统无功变化,对LC过补或欠补的无功补偿至0.99


3、稳定快速的无功补偿

对电网变化响应速度快,可1ms响应负荷变化

减少电压跌落,补偿容量不受系统影响

无过补、无欠补、无谐振

动态响应时间小于50μs

实时补偿,全响应时间小于15ms

实现无级投切


4、模块化设计

采用模块化产品设计和柜式安装,设计选型简单,安装操作方便和免维护

补偿容量可自由组合,设计寿命可达15万小时

可根据不同的使用环境供选择

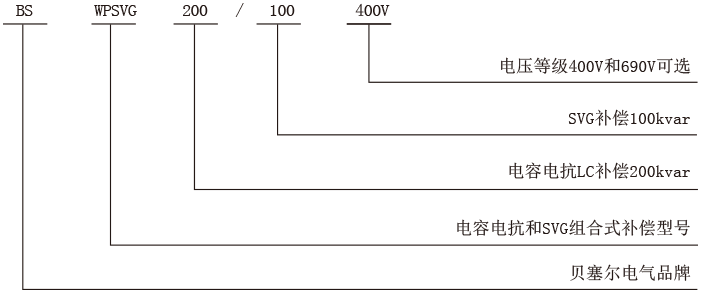

产品选型 300KVAR

型号 电容电抗补偿容量
(Kvar)

SVG补偿容量
(Kvar)
系统电压 补偿效果 柜体尺寸
BS-WPSVG-250/50-400V 250 50 400V >99% 1000x1000x2200
BS-WPSVG-200/100-400V 200 100 400V >99% 1000x1000x2200
BS-WPSVG-150/150-400V 150 150 400V >99% 1000x1000x2200
BS-WPSVG-250/50-690V 250 50 690V >99% 1000x1000x2200
BS-WPSVG-200/100-690V 200 100 690V >99% 1000x1000x2200
BS-WPSVG-150/150-690V 150 150 690V >99% 1000x1000x2200
