无源无线测温系统

概要:

BS-SAW 开关柜无源无线温度在线监测系统为电力系统的开关柜提供实时、智能、高效的温度在线监测方案。

无源无线测温系统

BS-SAW 开关柜无源无线温度在线监测系统为电力系统的开关柜提供实时、智能、高效的温度在线监测方案。该系统可以为开关柜中的关键连接部位提供连续不间断的温度在线监测,实时记录温度监测点的温度变化趋势,实现温度监测点的实时预警报警功能,有效提高高压开关柜运的行可靠性。

BS-SAW 开关柜无源无线温度在线监测系统采用基于声表面波(SAW:Surface Acoustic Wave)技术的新型无源无线温度传感器,该传感器利用安装在其中的晶体的物理特性,无需工作电路,不需要供电,并且采用射频无线方式实现与信号收发天线的通信,真正实现高低压电路分离运行。该系统具有温度传感器安装简便快捷,停电时间短;安装完成后,无需停电更换电池;无需感应取电,故障点少,无需停电检修等特点。

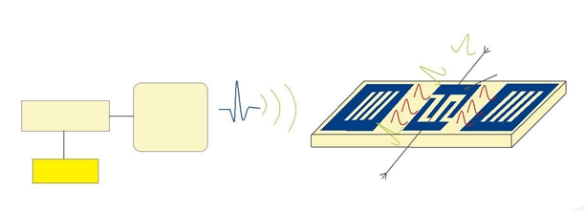

测温原理:


  ●智能分析器通过与其相连的智能分析器天线发射射频脉冲。脉冲信号被新型无源无线温度传感器上的螺旋天线收到后,通过叉指换能器(IDT:Interdigital Transducer) 在压电感应器的表面激活一个表面波。

  ●传感器表面波的频率由于受到传感器本身温度的影响发生了变化。正是由于频率受温度变化的机制,使得温度测量得以实现。

  ●叉指换能器IDT再将表面波的频率振荡转化成射频信号。 此射频信号由智能分析器天线收到,经过智能分析器进行处理后获得传感器温度。由于采用接触式测温,传感器温度即为传感器安装点的实际温度。



产品选型

名称 型号 单位 数量

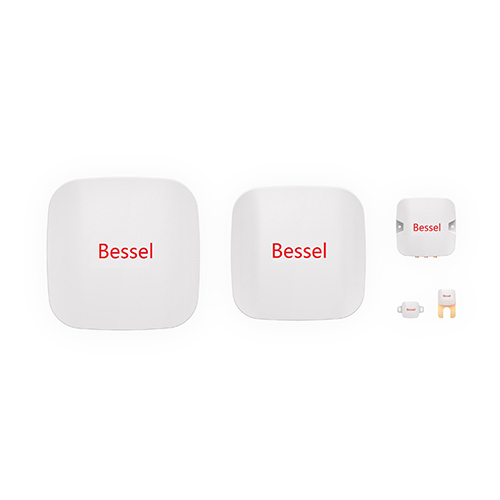

新型无源无线温度传感器 BLS-A 3、6、9
智能分析器天线 BLA-438 1、2
智能分析器 BLR-438 1
高性能吸波材料 BLUZ-8414 1
智能管理器 BLC 每个开关站 64 面柜以内 1 台
本地显示多功能表 KLM 备选件,每个开关柜 1 台
本地通信柜 KLC 备选件,每个开关站 1 台
测温系统管理平台 KRS 备选件,定做


产品特点

系统功能:

      温度测量

      预警报警

      历史查询

      管理平台

      终端查询
