低压电抗器

概要:

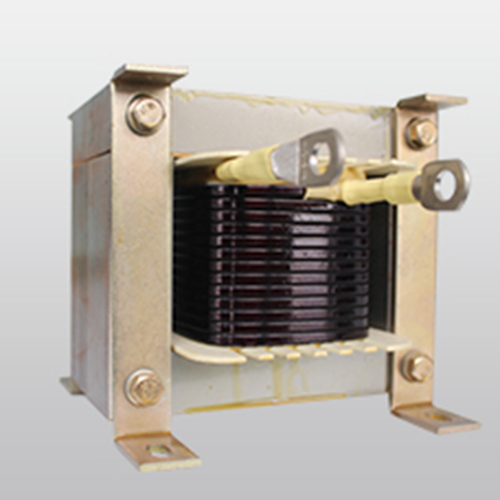

低压电抗器

电力电子装置使用数量的不断增加会导致电气系统中越来越严重的谐波失真。这通常会导致电容器装置出现故障。这也就是为什么越来越多的能源供应商需要安装去谐电容器系统的原因。

去谐电容器系统起到改进功率因数的作用,同时又能阻止用电系统中电容和电感谐振的谐波电流和电压。

通过在电流电容器中加装一个适合大小的电抗器,两个部件组成一个谐振频率小于系统最低位谐波(通常为第5谐波)的谐振回路。如果电抗器的参数选择适合,高于此谐振频率的所有频率都可以将这一电路视为感应的,从而能减小电抗器与系统电感之前产生危险谐振的可能性。

然而,必须确保去谐电容器和非去谐电容器不能在同一个电源电路中运行。这样的组合可能会导致不可预计的互感和补偿电流,这将导致电容器、电抗器以及其他元器件的损坏和穿击。

我们的谐波电抗器由优等的变压器骨架和铜线构成。他们被烘干之后并在真空中浸渍无污染的聚酯树脂。这些树脂可以确保电抗器耐高压、噪声低,并具备较长的使用寿命。取决于他们的额定功率,可提供带有端子模块或终端盒/连接电缆的电抗器。



产品特点

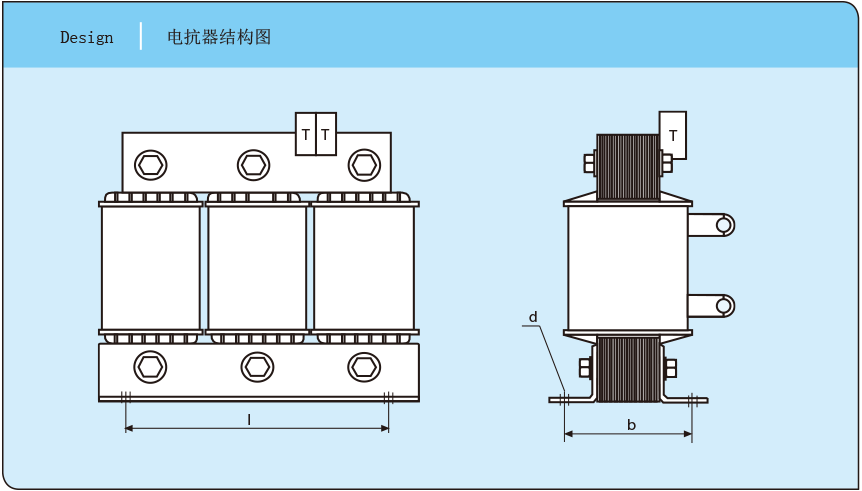

结构图


电抗器产品型号
标准型 过流1.8lFr 使用寿命170000h
电容器规格 外型尺寸 安装尺寸
产品型号 额定电压(V) 安装容量(KVAR) 长(MM) 宽(MM) 高(MM) 长(MM) 宽(MM) 安装孔(MM) 订货代号 使用寿命(H)
单相电抗器(230V系统 50HZ)
250 BS-Fr5/250/7/1P 250 5 114 120 120 95 80 6Ф-12L SWT250D005 170000
BS-Fr10/250/7/1P 250 10 134 165 140 110 110 6Ф-12L SWT250D010 170000
BS-Fr15/250/7/1P 250 15 164 185 160 140 120 10Ф-15L SWT250D015 170000
280 BS-Fr5/280/7/1P 280 5 114 120 120 95 80 6Ф-12L SWT280D005 170000
BS-Fr10/280/7/1P 280 10 134 165 140 110 110 6Ф-12L SWT280D010 170000
BS-Fr15/280/7/1P 280 15 164 185 160 140 120 10Ф-15L SWT280D015 170000
300 BS-Fr5/300/7/1P 300 5 114 120 120 95 80 6Ф-12L SWT300D005 170000
BS-Fr10/300/7/1P 300 10 134 165 140 110 110 6Ф-12L SWT300D010 170000
BS-Fr15/300/7/1P 300 15 134 165 140 110 110 10Ф-15L SWT300D015 170000
三相电抗器(400V系统 50HZ)
440 BS-Fr15/440/7/3P 440 15 185 120 165 90 86 6Ф-12L SWT440D015 170000
BS-Fr20/440/7/3P 440 20 210 160 185 100 95 10Ф-20L SWT440D020 170000
BS-Fr25/440/7/3P 440 25 230 170 205 120 103 10Ф-20L SWT440D025 170000
BS-Fr30/440/7/3P 440 30 230 170 190 120 103 10Ф-20L SWT440D030 170000
BS-Fr40/440/7/3P 440 40 230 170 205 120 103 10Ф-20L SWT440D040 170000
BS-Fr50/440/7/3P 440 50 270 190 215 135 115 10Ф-20L SWT440D050 170000
BS-Fr60/440/7/3P 440 60 270 190 215 135 115 10Ф-20L SWT440D060 170000
BS-Fr75/440/7/3P 440 75 295 200 235 140 130 10Ф-20L SWT440D040 170000
BS-Fr90/440/7/3P 440 90 295 200 235 140 130 10Ф-20L SWT440D090 170000
BS-Fr100/440/7/3P 440 100 330 270 315 160 140 10Ф-20L SWT440D0100 170000
三相电抗器(400V系统 50HZ)
480 BS-Fr15/480/7/3P 480 15 185 120 165 90 86 6Ф-12L SWT480D015 170000
BS-Fr20/480/7/3P 480 20 210 160 185 100 95 10Ф-20L SWT480D020 170000
BS-Fr25/480/7/3P 480 25 230 170 205 120 103 10Ф-20L SWT480D025 170000
BS-Fr30/480/7/3P 480 30 230 170 205 120 103 10Ф-20L SWT480D030 170000
BS-Fr40/480/7/3P 480 40 230 170 205 120 103 10Ф-20L SWT480D040 170000
BS-Fr50/480/7/3P 480 50 270 190 215 135 115 10Ф-20L SWT480D050 170000
BS-Fr60/480/7/3P 480 60 270 190 215 135 115 10Ф-20L SWT480D060 170000
BS-Fr75/480/7/3P 480 75 285 200 235 140 130 10Ф-20L SWT480D040 170000
BS-Fr90/480/7/3P 480 90 285 200 235 140 130 10Ф-20L SWT480D090 170000
BS-Fr100/480/7/3P 480 100 295 200 235 140 130 10Ф-20L SWT480D0100 170000
三相电抗器(400V系统 50HZ)
525 BS-Fr15/525/14/3P 525 15 210 160 185 100 95 10Ф-20L SWT525D015 170000
BS-Fr20/525/14/3P 525 20 230 170 205 120 103 10Ф-20L SWT525D020 170000
BS-Fr25/525/14/3P 525 25 230 170 205 120 103 10Ф-20L SWT525D025 170000
BS-Fr30/525/14/3P 525 30 270 190 215 135 115 10Ф-20L SWT525D030 170000
BS-Fr40/525/14/3P 525 40 270 190 215 135 115 10Ф-20L SWT525D040 170000
BS-Fr50/525/14/3P 525 50 285 200 235 140 130 10Ф-20L SWT525D050 170000
BS-Fr60/525/14/3P 525 60 295 200 235 140 130 10Ф-20L SWT525D060 170000
BS-Fr75/525/14/3P 525 75 330 270 315 160 140 10Ф-20L SWT525D040 170000
BS-Fr90/525/14/3P 525 90 350 280 335 160 146 10Ф-20L SWT525D090 170000
BS-Fr100/525/14/3P 525 100 350 280 335 160 146 10Ф-20L SWT525D0100 170000
三相电抗器(690V系统 50HZ)
760 BS-Fr15/760/7/3P 760 15 210 160 185 100 95 10Ф-20L SWT760D015 170000
BS-Fr20/760/7/3P 760 20 230 170 205 120 103 10Ф-20L SWT760D020 170000
BS-Fr25/760/7/3P 760 25 230 170 205 120 103 10Ф-20L SWT760D025 170000
BS-Fr30/760/7/3P 760 30 270 190 215 135 115 10Ф-20L SWT760D030 170000
BS-Fr40/760/7/3P 760 40 270 190 215 135 115 10Ф-20L SWT760D040 170000
BS-Fr50/760/7/3P 760 50 285 200 235 140 130 10Ф-20L SWT760D050 170000
BS-Fr60/760/7/3P 760 60 295 200 235 140 130 10Ф-20L SWT760D060 170000
BS-Fr75/760/7/3P 760 75 330 270 315 160 140 10Ф-20L SWT760D040 170000
BS-Fr90/760/7/3P 760 90 350 280 335 160 146 10Ф-20L SWT760D090 170000
BS-Fr100/760/7/3P 760 100 350 280 335 160 146 10Ф-20L SWT760D0100 170000
三相电抗器(690V系统 50HZ)
800 BS-Fr15/800/7/3P 760 15 210 160 185 100 95 10Ф-20L SWT800D015 170000
BS-Fr20/800/7/3P 760 20 230 170 205 120 103 10Ф-20L SWT800D020 170000
BS-Fr25/800/7/3P 760 25 230 170 205 120 103 10Ф-20L SWT800D025 170000
BS-Fr30/800/7/3P 760 30 270 190 215 135 115 10Ф-20L SWT800D030 170000
BS-Fr40/800/7/3P 760 40 270 190 215 135 115 10Ф-20L SWT800D040 170000
BS-Fr50/800/7/3P 760 50 285 200 235 140 130 10Ф-20L SWT800D050 170000
BS-Fr60/800/7/3P 760 60 295 200 235 140 130 10Ф-20L SWT800D060 170000
BS-Fr75/800/7/3P 760 75 330 270 315 160 140 10Ф-20L SWT800D040 170000
BS-Fr90/800/7/3P 760 90 350 280 335 160 146 10Ф-20L SWT800D090 170000
BS-Fr100/800/7/3P 760 100 350 280 335 160 146 10Ф-20L SWT800D0100 170000


电抗器参数:

额定电压:230-900V

额定频率:50-60Hz

电感容差:+/-3%

温度等级:T40

绝缘等级:H级 (180℃)

防护等级:室内IP00

湿       度:95%

冷       却:自然冷却

海拔高度:4000m 以下

设       计:三相铁芯加空气间隙

绕组材料:铜

浸       润:聚酯树脂

电 抗 率:5.67%、6%、7%、14%

电抗器产品型号
标准型 过流1.8lFr 使用寿命170000h
电容器规格 外型尺寸 安装尺寸
产品型号 额定电压(V) 安装容量(KVAR) 长(MM) 宽(MM) 高(MM) 长(MM) 宽(MM) 安装孔(MM) 订货代号 使用寿命(H)
单相电抗器(230V系统 50HZ)
250 BS-Fr5/250/7/1Ps 250 5 114 120 120 95 80 6Ф-12L SWTS250D005 210000
BS-Fr10/250/7/1Ps 250 10 134 165 140 110 110 6Ф-12L SWTS250D010 210000
BS-Fr15/250/7/1Ps 250 15 164 185 160 140 120 10Ф-15L SWTS250D015 210000
280 BS-Fr5/280/7/1Ps 280 5 114 120 120 95 80 6Ф-12L SWTS280D005 210000
BS-Fr10/280/7/1Ps 280 10 134 165 140 110 110 6Ф-12L SWTS280D010 210000
BS-Fr15/280/7/1Ps 280 15 164 185 160 140 120 10Ф-15L SWTS280D015 210000
300 BS-Fr5/300/7/1Ps 300 5 114 120 120 95 80 6Ф-12L SWTS300D005 210000
BS-Fr10/300/7/1Ps 300 10 134 165 140 110 110 6Ф-12L SWTS300D010 210000
BS-Fr15/300/7/1Ps 300 15 134 165 140 110 110 10Ф-15L SWTS300D015 210000
三相电抗器(400V系统 50HZ)
440 BS-Fr15/440/7/3Ps 440 15 185 120 165 90 86 6Ф-12L SWTS440D015 210000
BS-Fr20/440/7/3Ps 440 20 210 160 185 100 95 10Ф-20L SWTS440D020 210000
BS-Fr25/440/7/3Ps 440 25 230 170 205 120 103 10Ф-20L SWTS440D025 210000
BS-Fr30/440/7/3Ps 440 30 230 170 190 120 103 10Ф-20L SWTS440D030 210000
BS-Fr40/440/7/3Ps 440 40 230 170 205 120 103 10Ф-20L SWTS440D040 210000
BS-Fr50/440/7/3Ps 440 50 270 190 215 135 115 10Ф-20L SWTS440D050 210000
BS-Fr60/440/7/3Ps 440 60 270 190 215 135 115 10Ф-20L SWTS440D060 210000
BS-Fr75/440/7/3Ps 440 75 295 200 235 140 130 10Ф-20L SWTS440D040 210000
BS-Fr90/440/7/3Ps 440 90 295 200 235 140 130 10Ф-20L SWTS440D090 210000
BS-Fr100/440/7/3Ps 440 100 330 270 315 160 140 10Ф-20L SWTS440D0100 210000
三相电抗器(400V系统 50HZ)
480 BS-Fr15/480/7/3Ps 480 15 185 120 165 90 86 6Ф-12L SWTS480D015 210000
BS-Fr20/480/7/3Ps 480 20 210 160 185 100 95 10Ф-20L SWTS480D020 210000
BS-Fr25/480/7/3Ps 480 25 230 170 205 120 103 10Ф-20L SWTS480D025 210000
BS-Fr30/480/7/3Ps 480 30 230 170 205 120 103 10Ф-20L SWTS480D030 210000
BS-Fr40/480/7/3Ps 480 40 230 170 205 120 103 10Ф-20L SWTS480D040 210000
BS-Fr50/480/7/3Ps 480 50 270 190 215 135 115 10Ф-20L SWTS480D050 210000
BS-Fr60/480/7/3Ps 480 60 270 190 215 135 115 10Ф-20L SWTS480D060 210000
BS-Fr75/480/7/3Ps 480 75 285 200 235 140 130 10Ф-20L SWTS480D040 210000
BS-Fr90/480/7/3Ps 480 90 285 200 235 140 130 10Ф-20L SWTS480D090 210000
BS-Fr100/480/7/3Ps 480 100 295 200 235 140 130 10Ф-20L SWTS480D0100 210000
三相电抗器(400V系统 50HZ)
525 BS-Fr15/525/14/3Ps 525 15 210 160 185 100 95 10Ф-20L SWTS525D015 210000
BS-Fr20/525/14/3Ps 525 20 230 170 205 120 103 10Ф-20L SWTS525D020 210000
BS-Fr25/525/14/3Ps 525 25 230 170 205 120 103 10Ф-20L SWTS525D025 210000
BS-Fr30/525/14/3Ps 525 30 270 190 215 135 115 10Ф-20L SWTS525D030 210000
BS-Fr40/525/14/3Ps 525 40 270 190 215 135 115 10Ф-20L SWTS525D040 210000
BS-Fr50/525/14/3Ps 525 50 285 200 235 140 130 10Ф-20L SWTS525D050 210000
BS-Fr60/525/14/3Ps 525 60 295 200 235 140 130 10Ф-20L SWTS525D060 210000
BS-Fr75/525/14/3Ps 525 75 330 270 315 160 140 10Ф-20L SWTS525D040 210000
BS-Fr90/525/14/3Ps 525 90 350 280 335 160 146 10Ф-20L SWTS525D090 210000
BS-Fr100/525/14/3Ps 525 100 350 280 335 160 146 10Ф-20L SWTS525D0100 210000
三相电抗器(690V系统 50HZ)
760 BS-Fr15/760/7/3Ps 760 15 210 160 185 100 95 10Ф-20L SWTS760D015 210000
BS-Fr20/760/7/3Ps 760 20 230 170 205 120 103 10Ф-20L SWTS760D020 210000
BS-Fr25/760/7/3Ps 760 25 230 170 205 120 103 10Ф-20L SWTS760D025 210000
BS-Fr30/760/7/3Ps 760 30 270 190 215 135 115 10Ф-20L SWTS760D030 210000
BS-Fr40/760/7/3Ps 760 40 270 190 215 135 115 10Ф-20L SWTS760D040 210000
BS-Fr50/760/7/3Ps 760 50 285 200 235 140 130 10Ф-20L SWTS760D050 210000
BS-Fr60/760/7/3Ps 760 60 295 200 235 140 130 10Ф-20L SWTS760D060 210000
BS-Fr75/760/7/3Ps 760 75 330 270 315 160 140 10Ф-20L SWTS760D040 210000
BS-Fr90/760/7/3Ps 760 90 350 280 335 160 146 10Ф-20L SWTS760D090 210000
BS-Fr100/760/7/3Ps 760 100 350 280 335 160 146 10Ф-20L SWTS760D0100 210000
三相电抗器(690V系统 50HZ)
800 BS-Fr15/800/7/3Ps 760 15 210 160 185 100 95 10Ф-20L SWTS800D015 210000
BS-Fr20/800/7/3Ps
