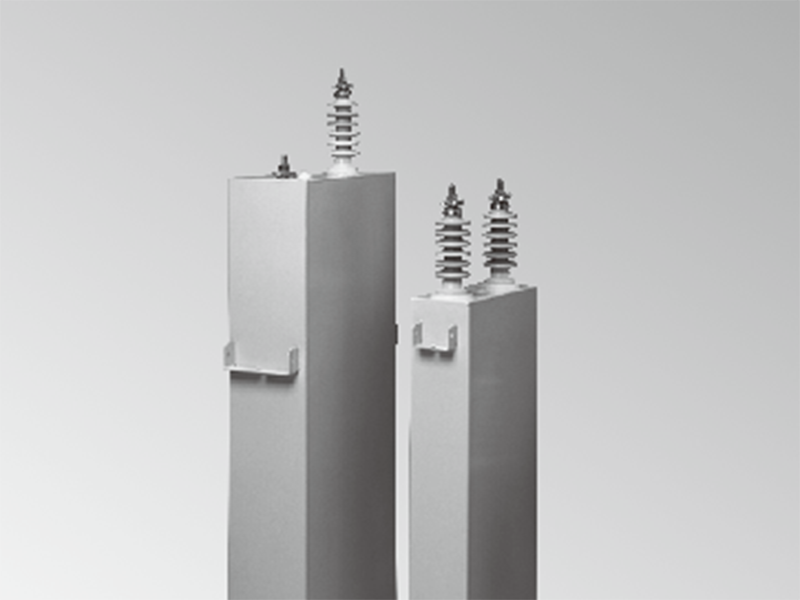

电容器介绍
BESSEL 高压电容器采用最先进的技术设计,并使用无氯、安全性高的环保型绝缘油,电容器外壳由坚固的钢板焊接组成,真空处理不会渗漏,外壳完美的密闭性保证了电容器拥有极长的寿命。
电容器安装放电电阻,断电后在三分钟之内将残余电压降至50V之下。
采用性能优良的绝缘油——使产品能够满足在零下40℃低温下运行。
单相单体容量最大可做到1000KVAR。
电容器技术指标:
额定电压:6~12kv
额定频率:50Hz/60Hz
电容偏差:-3%~+3%
过电流能力:1.5In
稳态过电压:1.10Un
稳态过电流:最大允许过电流可由用户与制造厂商定
使用环境:
海拔高度小于2000米;
运行环境温度-25℃至+45℃,相对湿度不超过90%;
周围无有害气体,无易燃易爆物品;
产品特点
电容器特征:
不可燃介质填充,符合环保要求。
内置压力保护继电器,提供常闭保护出口。每一台电容器都可实现内部故障监测,也可将任意多个电容器组合在一起进行监测保护。无需外置保护继电,保护成本低廉。
自愈介质的高阻抗故障特性可防止短路电流的出现。无需特制的内部短路限流熔丝。
容量误差最小可达±1%,可长期稳定运行。非常适合于失谐保护或调谐滤波应用。
耐瞬态过电压能力强。
不会污染环境,不含可燃物质。
6KV三相电容器产品规格 | ||||||
适用于电抗率6%的无功补偿装置 过电流能力:1.5In | ||||||
输出容量
(kvar)
|
型号 |
Uc
(电容器电压)
|
外形尺寸
(WxHxDxT)mm
|
外形尺寸
(WxHxDxT)mm
|
系统电压 |
重量
(kg)
|
25 | BS-ZH6-W1-25-6KV | 7.2/√3kv | 730x310x680 | 145x200x80x225 | 6KV | 21 |
50 | BS-ZH6-W1-50-6KV | 7.2/√3kv | 730x310x680 | 145x200x80x225 | 6KV | 25 |
84 | BS-ZH6-W1-84-6KV | 7.2/√3kv | 790x320x680 | 145x270x80x225 | 6KV | 30 |
100 | BS-ZH6-W1-100-6KV | 7.2/√3kv | 820x350x785 | 145x350x135x225 | 6KV | 33 |
125 | BS-ZH6-W1-125-6KV | 7.2/√3kv | 835x360x820 | 145x400x135x225 | 6KV | 35 |
150 | BS-ZH6-W1-150-6KV | 7.2/√3kv | 865x340x815 | 145x470x135x225 | 6KV | 38 |
167 | BS-ZH6-W1-167-6KV | 7.2/√3kv | 865x360x875 | 145x450x135x225 | 6KV | 42 |
200 | BS-ZH6-W1-200-6KV | 7.2/√3kv | 865x360x890 | 145x560x135x225 | 6KV | 47 |
250 | BS-ZH6-W1-250-6KV | 7.2/√3kv | 925x400x915 | 145x670x135x225 | 6KV | 49 |
300 | BS-ZH6-W1-300-6KV | 7.2/√3kv | 955x400x960 | 185x620x135x225 | 6KV | 52 |
334 | BS-ZH6-W1-334-6KV | 7.2/√3kv | 955x400x1000 | 185x650x135x225 | 6KV | 55 |
500 | BS-ZH6-W1-500-6KV | 7.2/√3kv | 955x400x1010 | 210x850x135x225 | 6KV | 60 |
10KV三相电抗器产品规格 | ||||||
适用于电抗率6%的无功补偿装置 过电流能力:1.5In | ||||||
输出容量
(kvar)
|
型号 |
Uc
(电容器电压)
|
外形尺寸
(WxHxDxT)mm
|
外形尺寸
(WxHxDxT)mm
|
系统电压 |
重量
(kg)
|
25 | BS-ZH6-W1-25-10KV | 12/√3kv | 730x310x680 | 145x200x80x225 | 10kv | 23 |
50 | BS-ZH6-W1-50-10KV | 12/√3kv | 730x310x680 | 145x200x80x225 | 10kv | 27 |
84 | BS-ZH6-W1-84-10KV | 12/√3kv | 790x320x680 | 145x270x80x225 | 10kv | 32 |
100 | BS-ZH6-W1-100-10KV | 12/√3kv | 820x350x785 | 145x350x135x225 | 10kv | 35 |
125 | BS-ZH6-W1-125-10KV | 12/√3kv | 835x360x820 | 145x400x135x225 | 10kv | 37 |
150 | BS-ZH6-W1-150-10KV | 12/√3kv | 865x340x815 | 145x470x135x225 | 10kv | 40 |
167 | BS-ZH6-W1-167-10KV | 12/√3kv | 865x360x875 | 145x450x135x225 | 10kv | 44 |
200 | BS-ZH6-W1-200-10KV | 12/√3kv | 865x360x890 | 145x560x135x225 | 10kv | 49 |
250 | BS-ZH6-W1-250-10KV | 12/√3kv | 925x400x915 | 145x670x135x225 | 10kv | 51 |
300 | BS-ZH6-W1-300-10KV | 12/√3kv | 955x400x960 | 185x620x135x225 | 10kv | 53 |
334 | BS-ZH6-W1-334-10KV | 12/√3kv | 955x400x1000 | 185x650x135x225 | 10kv | 57 |
500 | BS-ZH6-W1-500-10KV | 12/√3kv | 955x400x1010 | 210x850x135x225 | 10kv | 62 |
