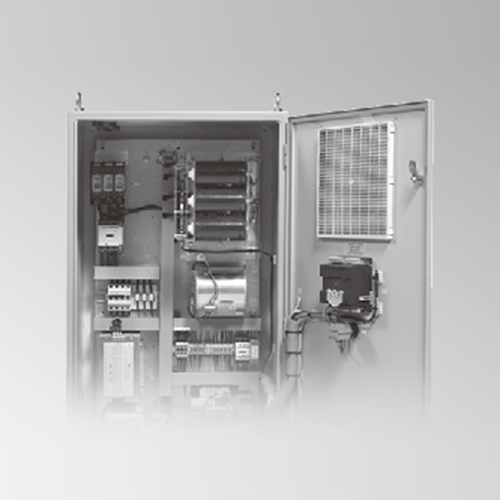

BESSEL 有源滤波器是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。

指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波。

安全注意事项：

BS-APF2000必须由厂家或其代理商指定工程师进行调试和维护。否则可能危及人身安全和导致设备故障，由此引起的BS-APF2000损坏，不属保修范围。

适用标准：

本设备符合CE 73/23 & 93/68（低电压安全）和89/336（EMC），欧盟和中国EMC标准（C-Tick）；

设备的安装应遵照以上要求并使用厂家指定附件。

警告 - 大漏电流

在接入输入电源前，请务必可靠接地；

对地泄漏电流在3.5 mA～1000mA之间；

在选择瞬动RCCB或RCD器件时应考虑设备启动时可能出现的瞬态和稳态对地泄漏电流；

必须选择对单向直流脉冲（A级）和瞬态电流脉冲不敏感的剩余电流断路器（RCCBs）；

请注意负载的对地泄漏电流也将流过RCCB或RCD；

设备的接地必须符合当地电气规程。

用户可维护器件：

所有设备内部维护及保养工作都需使用工具，并且应该由接受过相关培训的人员执行；

需使用工具才能打开的保护盖板后的器件为用户不可维护器件；

该BS-APF2000完全满足使用操作区设备安规要求；

BS-APF2000带有危险电压，但非维护人员接触不到；

由于带有危险电压的元器件只有使用工具打开保护盖板后才能接触到，接触高压的可能性已降到最小；

如果遵照一般规范并按照本书所建议的步骤进行设备的操作，将不会存在任何危险。

防尘网保养：

请根据现场环境选择是否安装防尘网，灰尘较大时必须安装防尘网；

如安装防尘网，则需定期清洁防尘网以保证通风顺畅，建议清洗频率为1次/月，最长清洗时间间隔不得超过3个月。

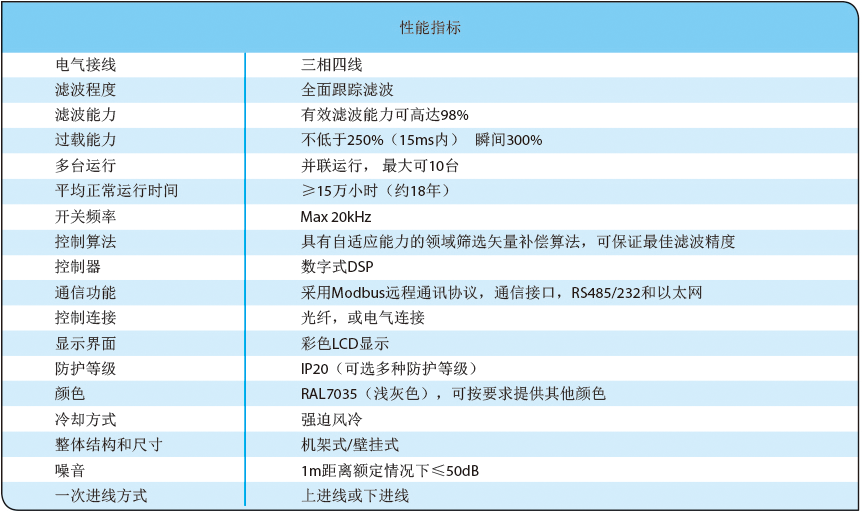

参数

产品特点

1、消除因三次谐波产生的中性线电流；

2、可以同时滤除2~65次范围内的全部或选定次数的谐波；

3、单相动态注入电流不受系统不平衡的影响；

4、采用模拟逻辑的滤波方式和速度高达20KHz的IGBT，可迅速消除谐波；

5、50μs内响应负荷变化，全响应时间为10ms（1/2周波）；

6、具有自动限流功能，不会发生过载；

7、可以只滤波，或同时滤波和补偿无功；

8、可自动消除系统谐波；

9、具备通讯接口，标准的通讯协议，方便用户接入现有的通讯系统；

10、并联安装方式，安装简便、方便，易于扩展。
