无源滤波器回路由电容器串联电抗器组成。无源滤波器的电容器在基波频率时产生无功功率，根据要达到的功率因数来作补偿设计；而电抗器的电感值选择是与电容器串联谐振对谐波形成低阻抗电路，让大部分谐波电流流入无源滤波器。

典型的无源滤波器回路包含三种最为常见的谐波（5次、7次、11次）频率。投切方式可根据需要的无功功率由功率因数器调整器自动投切。

无源滤波器是根据客户的具体应用要求而设计，这样确保以合理的投资获得最好的功率因数补偿和谐波滤波特性。

无源滤波器应用在谐波比较严重的电网。它在补偿感性无功功率的同时改善电网电压质量。特别是在很多工业电网，仅通过调谐式滤波器（也称作无源滤波器）的应用，就可以将谐波值限制在EN 61000-2-2标准之内。

理想上输电及配电系统是运行于固定频率的正弦波电压及电流波形下，然而大量的非线性负荷接入系统，如变频器、整流器、电焊机等，将会产生大量的谐波电流进而导致电压及电流的畸变。装设无源滤波器是消除电力系统电压及电流畸变的最佳方法，并可同时提供无功功率，提高功率因数。

主要技术指标

额定电压：400V、690V（特殊规格可定制）

额定测量电流：5A

基波无功补偿：功率因数可达到0.9-0.95以上

功耗：电容器≤0.20W/Kvar

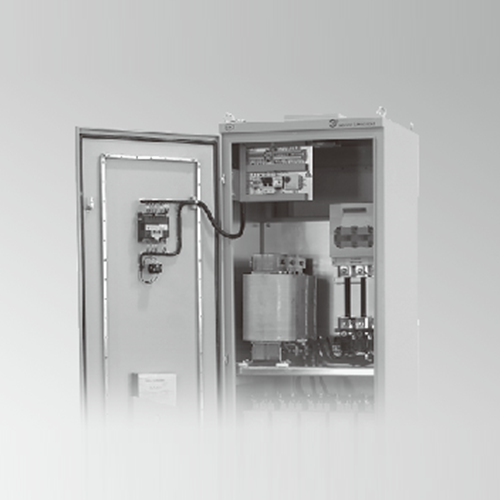

结构形式：柜式结构

防护等级：IP20（特殊要求可定制）

调谐电抗器技术指标

形式： 三相，铁芯

防护等级：IP 00

冷却方式：风冷

基波与谐波分配：按计算载荷设计

浇注方式：真空高压浇注浸漆

感值误差： 3 %

其他：内置常闭温敏开关

调谐电容器技术指标

过压： 1.1Un（8小时/天），1.15Un（0.5小时/天）

过流：2.0In

防护等级：IP 10

容值误差：0～+3 %
