贝塞尔电气690V有源滤波器选型指南

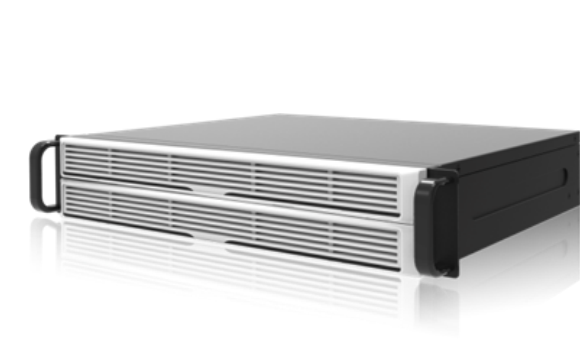

随着大量非线性电力设备的应用，会在电力系统中产生较大的谐波污染，这种非线性负载就是谐波源，而谐波源中大部分谐波次数和谐波含量，都随着负载或系统的变化而改变，传统的无源滤波技术已难以满足动态变化的滤波要求。BS-APF2000系列有源电力滤波器是有效的滤波方法，该装置采用新型的科研成果，基于快速的滤波补偿技术，消除各种形式的谐波，应用于各种谐波污染的工况，尤其适用于快速变化的负载。具有响应速度快、滤波范围广、谐波效果高、不受系统参数影响等特点，达到改善用电质量，降低电网损耗、提高供电利用效率和带载能力的目的。

工作原理
BS-APF2000系列有源电力滤波器与谐波源负载并联，通过实时检测跟踪谐波源负载产生的谐波电流，快速生成与之大小相等方向相反的电流加以抵消，从而消除谐波，避免系统电压、电流波形发生畸变。装置具有AI自适应功能，可对频率和大小都变化的谐波进行快速补偿。

功能特点
▶电压等级：690V ；电流：30~3600A 全系列；
▶滤波范围广，同时滤除 2~51 次谐波或用户指定次谐波；
▶响应速度快，瞬时响应时间＜ 100us，全响应时间＜10ms；
▶多功能性，同时治理多种电能质量问题，谐波、无功及不平衡负载三种补偿模式；
▶效率高，模块效率＞ 98%，损耗＜2%；
▶允许互感器安装在电源侧或负载侧，用户可根据现场情况自由选择；
▶三电平逆变拓扑，DSP+CPLD 全数字控制方式；
▶自动跟踪补偿电网中变化的谐波电流，补偿性能不受系统阻抗影响。

应用场合
工业负载场所，针对整流器、变频器电弧炉、大型UPS、中频炉等工业型大容量非线性负载。
商业建筑场合，例如大量使用荧光灯、电脑、UPS、电梯、复印机、变频空调等非线性负载。
特殊行业场所，易受高次谐波干扰而无法正常运行的高精密设备使用场合，如EIB、CT机等。
