西安城建档案管采用我公司有源滤波产品



项目介绍

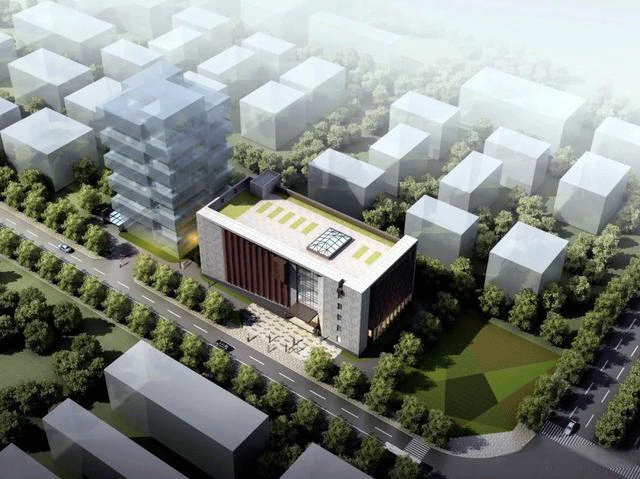

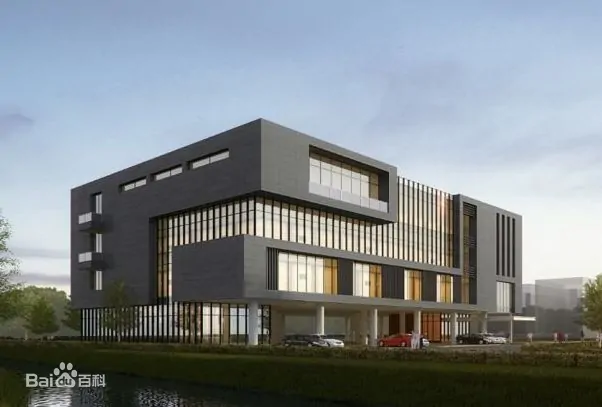

项目名称:西安市档案馆建设项目,项目位于西安市浐灞生态区欧亚六路以北、灞河西路以西、广运潭大道以东、恒大江湾小区以南区域。建设规模及主要建设内容:西安市城建档案馆建设项目以满足未来50年馆藏需求,按照二星绿色建筑标准进行设计建设。项目规划用地面积约20亩,总建筑面积30850.17平方米,地上五层(局部三层)、地下两层。其中地上建筑面积15997.44平方米。



一、负荷分析:

档案馆配电系统,主要负载为照明及变频通风设备、计算机及UPS等。其中大部分为非线性负载,低压配电网上谐波严重。针对以上情况,治理谐波的目的,首先是确保配电系统的安全,即通过有针对性的谐波污染治理,减少甚至消除其对配电系统的不良影响,保证变压器、电缆、计算机设备的正常运行,其次,体现直接经济效益,即保证低压电容补偿系统的正常运行,发挥其应有的作用,降低低压配电系统谐波总体含量的水平,提高功率因数,建设无功损坏,延长设备使用寿命。以往,设计院在档案馆配电系统设计阶段,对谐波治理的“量”这一要素的认识是模糊的谐波的产生和多个谐波源的叠加都不是稳定的,所以往往都是在档案馆投入运营以后,用户发现电源质量问题才想到解决谐波,改善电源质量。

二 、 档案馆谐波源负载:

1、通风设备。为了节约能源,大部分医院采用变频风机和空调。变频器是非常典型的谐波源,会产生大量5、7、11、13次等谐波。

2、照明设备。由于档案馆内部使用大量节能荧光灯具,因此会产生大量的谐波电流,其中3次谐波最高,当多个荧光灯接成三相四线负载时,中线上就会流过很大三次的谐波电流。

3、计算机及UPS电源,目前医院均为计算机网络管理,计算机的数量多,此外服务器等数据存储系统必须配有UPS等备用电源。个人电脑的开关电源及UPS均为谐波源,会产生大量的3、5、7、9等次谐波。

三、多数档案馆设备负载为非线性负载,工作时产生的谐波对供电系统造成污染,增大了功率因数,降低了变压器的工作容量;谐波会导致保护和装置动作或失灵引发非正常断电故障扩大;谐波电流的电磁干扰会影响电子检测设备的精度。

四、治理效果

采用我公司BS-APF2000系列有源滤波器,在配电系统内进行谐波抑制、提高电能质量,具有很大的社会意义和经济效益;谐波电流和谐波电压降到了国家标准容许值以下;功率因数明显提高。提升了变压器的带载能力;保障了档案馆配电系统的运行安全和可靠性能,有限提高档案馆配电系统的电能质量。


产品介绍

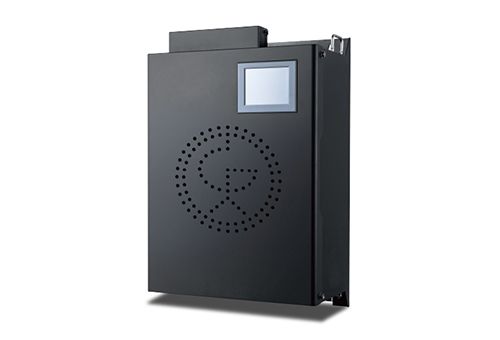

BESSEL 有源滤波器是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。

指令电流运算电路实时监视线路中的电流,并将模拟电流信号转换为数字信号,送入高速数字信号处理器(DSP)对信号进行处理,将谐波与基波分离,并以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲,驱动IGBT或IPM功率模块,生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网,对谐波电流进行补偿或抵消,主动消除电力谐波。



产品特点

1、消除因三次谐波产生的中性线电流;

2、可以同时滤除2~65次范围内的全部或选定次数的谐波;

3、单相动态注入电流不受系统不平衡的影响;

4、采用模拟逻辑的滤波方式和速度高达20KHz的IGBT,可迅速消除谐波;

5、50μs内响应负荷变化,全响应时间为10ms(1/2周波);

6、具有自动限流功能,不会发生过载;

7、可以只滤波,或同时滤波和补偿无功;

8、可自动消除系统谐波;

9、具备通讯接口,标准的通讯协议,方便用户接入现有的通讯系统;

10、并联安装方式,安装简便、方便,易于扩展。
