福建省南平市第一医院配电工程项目采用我公司补偿滤波产品


项目介绍

福建省南平市第一医院是三级甲等综合性医院, 坐落在武夷山下延平湖畔,1905年成立,1995年9月由南平市立医院与南平地区医院合并组建,2014年以来先后托管政和县医院、顺昌县医院、延平区医院、松溪县医院,医疗服务范围涵盖闽北并向四周辐射,服务人口300多万,是福建医科大学非行政隶属附属医院,福建医科大学与福建中医药大学硕博士研究生培养点,第一批国家级住院医师规范化培训基地,上海市第一人民医院医疗集团单位成员。

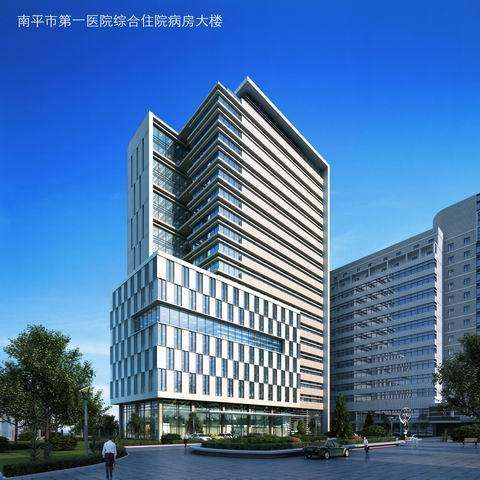

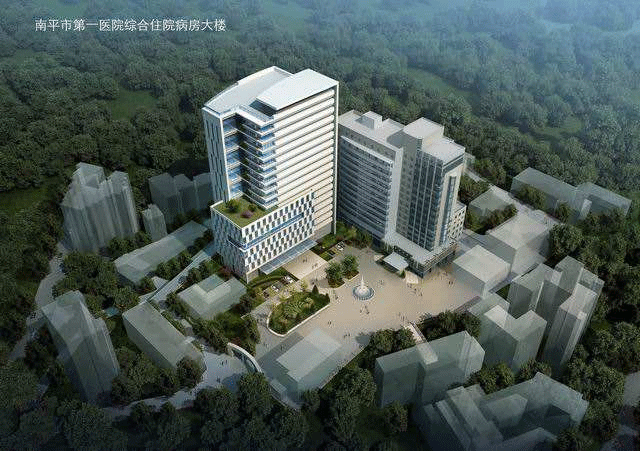

基本情况:医院占地106700㎡,绿地面积48359㎡,占总面积的47%。编制床位1300张,实际开放1521张。目前在建的新病房大楼预计2019年投入使用,完工后新增医疗用房32639㎡,新增床位600张。


福建省南平市第一医院配电系统谐波治理


一、负荷分析:

医院配电系统,主要负载为电子医疗精密设备、照明及变频通风设备、计算机及UPS等。其中大部分为非线性负载,低压配电网上谐波严重。针对以上情况,治理谐波的目的,首先是确保患者及医护人员的安全,即通过有针对性的谐波污染治理,减少甚至消除其对配电系统的不良影响,保证变压器、电缆、医疗设备的正常运行,其次,体现直接经济效益,即保证低压电容补偿系统的正常运行,发货其应有的作用,降低低压配电系统谐波总体含量的水平,提高功率因数,建设无功损坏,延长设备使用寿命。以往,设计院在医院配电系统设计阶段,对谐波治理的“量”这一要素的认识是模糊的谐波的产生和多个谐波源的叠加都不是稳定的,所以往往都是在医院投入运营以后,用户发现电源质量问题才想到解决谐波,改善电源质量。


二 、 医院谐波源负载:

1、通风设备。为了节约能源,大部分医院采用变频风机和空调。变频器是非常典型的谐波源,会产生大量5、7、11、13次等谐波。

2、照明设备。由于医院内部使用大量节能荧光灯具,因此会产生大量的谐波电流,其中3次谐波最高,当多个荧光灯接成三相四线负载时,中线上就会流过很大三次的谐波电流。

3、电子医疗精密设备。医院内部的大型电子医疗设备一般为开关电源供电,开关电源设备会产生3、5、7、9等次谐波。

4、计算机及UPS电源,目前医院均为计算机网络管理,计算机的数量多,此外服务器等数据存储系统必须配有UPS等备用电源。个人电脑的开关电源及UPS均为谐波源,会产生大量的3、5、7、9等次谐波。


三、多数医疗设备为非线性负载,工作时产生的谐波对供电系统造成污染,增大了功率因数,降低了变压器的工作容量;谐波会导致保护和装置动作或失灵引发非正常断电故障扩大;谐波电流的电磁干扰会影响电子检测设备的精度。


四、治理效果

采用我我公司BS-APF2000系列有源滤波器,在配电系统内进行谐波抑制、提高电能质量,具有很大的社会意义和经济效益;谐波电流和谐波电压降到了国家标准容许值以下;功率因数明显提高。提升了变压器的带载能力;保障了电子医疗设备的运行安全和可靠性能,有限提高医院配电系统的电能质量。


产品介绍

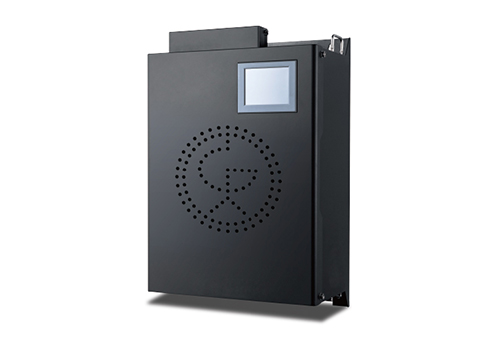

BESSEL 有源滤波器是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。

指令电流运算电路实时监视线路中的电流,并将模拟电流信号转换为数字信号,送入高速数字信号处理器(DSP)对信号进行处理,将谐波与基波分离,并以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲,驱动IGBT或IPM功率模块,生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网,对谐波电流进行补偿或抵消,主动消除电力谐波。


产品特点

1、消除因三次谐波产生的中性线电流;

2、可以同时滤除2~65次范围内的全部或选定次数的谐波;

3、单相动态注入电流不受系统不平衡的影响;

4、采用模拟逻辑的滤波方式和速度高达20KHz的IGBT,可迅速消除谐波;

5、50μs内响应负荷变化,全响应时间为10ms(1/2周波);

6、具有自动限流功能,不会发生过载;

7、可以只滤波,或同时滤波和补偿无功;

8、可自动消除系统谐波;

9、具备通讯接口,标准的通讯协议,方便用户接入现有的通讯系统;

10、并联安装方式,安装简便、方便,易于扩展。



贝塞尔电气无功补偿组件主要作用:

1、解决利率电费:较少或消除利率电费,为用户降低生产成本;

2、降低线路损失:减少由于线路过长导致的有功消耗,节约电能;

3、降低主变损失:减少主变损耗,节约电能;

4、释放主变容量:减少被无功功率所占用的主变容量,提高变压器供电能力;

5、提高末端电压:通过无功补偿提高系统功率因数,保障线路末端电压稳定。


产品优势:

1、小型化

圆柱型设计,体积小。通过新的技术和工艺使电容器体积小,重量轻,高度低,满足了人们对立体空间的要求,给用户带来了更大的经济效益。

2、充气式电容

电容器内部充入的是以N2(阻燃)为主的复合性环保气体,气体密度跟大气压相近,自身不会产生压力。运行安全可靠。

电容器内部充入气体减少电容器的介质损耗,运行时电容器本身不发热,提高了运行的可靠性。

3、过压拉断保护装置

如果发生过电压或临近电容器不断增加的“自愈式”破坏,将导致电容器内部压力的增加,为了防止它们突然发生破裂,在电容器的圆柱铝罐上设计了一个“压力释放结构”。这个安全的结构是位于电容器内部连接的一个被消弱的点。通过拉开有褶的部分来向上推起电容器的顶部,从而达到释放压力的目的。而与顶部连接的金属导线也因为顶部的上升而被拉断,这样有效的阻碍了电流的流过,防止电容器因过载及过热而引起的爆炸。

4、安全防爆

电容器以特殊的保护气体灌注代替液体,环氧,石蜡等灌注介质,因而不会产生任何由于注油或漏油引起的火灾风险,对生态环境起到了相关的作用和安全保障。采用气体作为电容器的内部介质来达到真正的干式效果。

具有过压拉断保护装置确保电容器防爆。

5、放电电阻模块

电容器配置放电电阻模块,确保电容器在断电后1min电容器端电压降到50V以下。

6、自愈式技术

我们的电容器采用的电介质具有自愈功能:一旦发生电压击穿,金属导体层会产生高热,从而使击穿点周围的金属导体迅速蒸发逸散,这些逸散的金属导体在几微秒内被移动并且在击穿点中心压力的作用下被推挤,这样一个绝缘区域就形成了,该绝缘层是电容器抗电压击穿操作需要。电容器在击穿过程中以及击穿以后完好无损。
